2.S参数模型首要使用于频域，可模仿吞吐量和串扰，经过时域改换，可产生阻抗、串扰、传输时延和眼图等。
3.多线模型是适用于多插针RJ45，包含触摸元件、触摸与触摸间耦合、触摸和屏蔽间耦合、焊盘间耦合等。除了SLM模仿的参数外，还能用来模仿串扰和地弹等。
4.IBIS模型是一种根据V/I曲线的对I/O BUFFER疾速准确建模的办法，支撑一切类型的RJ45和多种不同RJ45建模，如差分和不平衡信令、SLM(无耦合)、MLM(耦合)、模型级联、板到板以及板到电缆等。
5.SPICE模型：是最为遍及的电路级模仿程序，被剖析的电路中的元件可包含电阻、电容、电感、互感、独立电压源、独立电流源、各种线性受控源、传输线以及有源半导体器件。

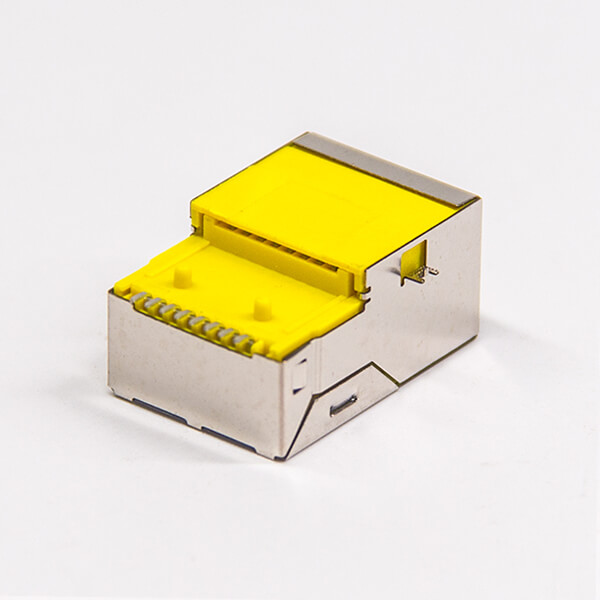

RJ45由插头和插座组成，这两种元器件组成的接插件连接于导线之间，以实现导线的电气连续性。
RJ45?？榈暮诵氖悄？榛蹇?。镀金的导线或插座孔可维持与?？榛牟遄湮榷ǘ煽康牡缙髁?。
由于弹片与插孔间的摩擦作用，电接触随着插头的插入而得到进一步加强。插孔主体设计采用整体锁定机制，这样当?？榛逋凡迦胧?，插头和插孔的界面外可产生最大的拉拔强度。
RJ45模块上的接线?？橥ü癠”形接线槽来连接双绞线，锁定弹片可以在面板等信息出口装置上固定RJ45?？?/p>
通过上文的介绍，您对于“RJ45接插件的设计原理”应该有一个基本了解了吧，更多RJ45接插件设计相关的知识，请上我们的RJ45技术专题页面(http://www.qianxidianzi66.cn/products/rj45-connector/)进行查阅，每周会有固定的更新。如果您需要采购RJ45接口相关的产品，请拨打我们的热线电话：400-6263-698，专人辅助您的采购工作，为您省时省心。仁昊伟业科技，专业RJ45接插件生产厂商，十四年的RJ45接插件生产经验，产品均通过了ISO认证，符合国际环保要求，承诺一年内免费质保。
“RJ45接插件的设计原理并不难理解”这篇文章由仁昊小编为您整理，仅供本站用户免费查阅，请勿转载其他商业用途，谢谢配合。
]]>一、?接口概述
RJ45以太网接口是目前应用最广泛的通讯设备接口，以太网口的电磁兼容性能关系到通讯设备的稳定运行。
从接口原理图、结构设计，线缆设计三个方面来设计以太网口的EMC设计方案。
二、 接口电路 原理图的EMC设计
接口电路设计概述：?本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计;从设计层次解决EMC问题;同时此电路兼容了百兆以太网接口防雷设计。
本防雷电路设计可通过IEC61000-4-5或GB17626.5标准，共模2KV，差摸1KV的非屏蔽平衡信号的接口防雷测试。
电路EMC设计说明：
(1)
电路滤波设计要点：
为了抑制RJ45接口通过电缆带出的共模干扰，建议设计过程中将常规网络变压器改为接口带有共模抑制作用的网络变压器，此种变压器示意图如下。
RJ45接口的NC空余针脚一定要采用BOB-smith电路设计，以达到信号阻抗匹配，抑制对外干扰的作用，经过测试，BOB-smith电路能有10个dB左右的抑制干扰的效果。
网络变压器虽然带有隔离作用，但是由于变压器初次级线圈之间存在着几个pF的分布电容;为了提升变压器的隔离作用，建议在变压器的次级电路上增加对地滤波电容，如电路图上C4-C7，此电容取值5Pf~10pF。
在变压器驱动电源电路上，增加LC型滤波，抑制电源系统带来的干扰，如电路图上L1、C1、C2、C3，L1采用磁珠，典型值为600Ω/100MHz，电容取值0.01μF~0.1μF。
百兆以太网的设计中，如果在不影响通讯质量的情况，适当减低网络驱动电压电平，对于EMC干扰抑制会有一定的帮助;也可以在变压器次级的发送端和接收端差分线上串加10Ω的电阻来抑制干扰。
(2)
电路防雷设计要点：
为了达到IEC61000-4-5或GB17626.5标准，共模2KV，差摸1KV的防雷测试要求，成本最低的设计方案就是变压器初级中心抽头通过防雷器件接地，电路图上的D1可以选择成本较低的半导体放电管，但是要注意“防护器件标称电压要求大于等于6V;防护器件峰值电流要求大于等于50A;防护器件峰值功率要求大于等于300?W。注意选择半导体放电管，要注意器件“断态电压、维持电流”均要大于电路工作电压和工作电流。
根据测试标准要求，对于非屏蔽的平衡信号，不要求强制性进行差模测试，所以对于差模1KV以内的防护要求，可以通过变压器自身绕阻来防护能量冲击，不需要增加差模防护器件。
接口电路设计备注：
如果设备为金属外壳，同时单板可以独立的划分出接口地，那么金属外壳与接口地直接电气连接，且单板地与接口地通过1000pF电容相连。
三、?接插件设计
RJ45金属接插件RJ45信号排序设计
接插件与机体的搭接方式：
(1)?面板开孔时采用精密的铣削加工技术，使孔眼的形状更适合接插件的放置，避免孔眼切削不精确的地方出现缝隙，进而降低电磁干扰辐射;经过测试证明，精确的铣削开孔加工可以提高12~18%的电磁兼容性;
(2)?机体与百兆以太网金属接插件之间的接合处要增加弹片，使两者接合时保持良好的导电性能。具体搭接方式如上图所示：
四、?线缆设计
本方案由电磁兼容设计平台(EDP)软件自动生成
百兆以太网接口信号线缆
线缆设计要求：?RJ45金属接插件?常规型
电缆设计：
(1)?RJ?45信号电缆采用网状编织屏蔽层的屏蔽方式，且网状编织层编织密度要求不小于90%;
(2)?内部组线时，差分电缆采用双绞传输，双绞绞距一般为信号电缆线径的3倍;组线方式如上图所示：
(3)?电缆两端需要增加磁环处理，磁环内径与电缆的外径要紧密结合，尽量选择厚长型的磁环。
走线设计：
(1)?RJ?45电缆走线时要求远离其他强干扰源，如电源?？?
(2)?电缆走线最好单独走线或与其他模拟以及功率线缆保持10cm以上距离，切不可与其他线缆一起混合捆扎。
屏蔽层与金属接插件的搭接：
(1)?屏蔽电缆的屏蔽层要求与金属接插件进行360°的搭接;搭接方式如上图：?(2)?屏蔽电缆屏蔽层要避免出现单独的“尾巴”现象。
关于RJ45以太网接口电路设计方面的知识就为您介绍到这里了，更多RJ45以太网接口电路设计相关的问题，可以向我们发送邮件进行咨询。仁昊伟业科技是一家专注于RJ45网络接插件生产研发的制造商，所有RJ45网络接插件产品均通过了ISO认证，质量可靠，获得了广大客户一的致好评，如有订购需求，欢迎联系我们400-6263-698!
“科普一下RJ45以太网接口电路设计方面的知识”由仁昊伟业编辑整理，文中RJ45以太网接口配图来自公司产品高清实拍，仅供用户免费查阅，请勿盗图，谢谢配合。
本文来源：http://www.qianxidianzi66.cn/14569.html
]]>
大部分的RJ接插件都是RJ45接插件，用于ethernet连接，8P8C，可以连接4对双绞线，12mm宽，比RJ11系列要宽一些。RJ45接插件有时也用于电话或RS232连接，也有人用来传VGA视频信号。
通用电话接插件属于RJ11的一种，最开始的时候是美国某公司开发的一种接插件的通用名称，原名为WExW，外形为6针，WE6W使用全部6个触点，而WE2W只使用中间两针，后来成为RJ系列接插件中的一种。
RJ11和RJ14、RJ25为同一系列，尺寸相同，都是9.5mm宽，只是触点数量不同。RJ11只有中间一对触点，可以连接一对线，表示为6P2C (six position, two conductor);RJ14使用中间4个触点，可以连接2对线，表示为6P4C;RJ5使用全部6个触点，可以连接3对线，表示为6P6C。
有时也可以用这种接插件提供低压小功率的电源(AC或DC)，常用PIN2和PIN5(黑线和黄线)。一般使用RJ11作为此9.5mm系列的统称，分别使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C区别触点数量。电话中还使用一种接插件，用于连接话机和手柄，称为4P4C(也有人称作RJ22 ，并与RJ9、RJ10组成一个系列)，有4个触点，7.5mm宽，比RJ11尺小。
还有一种8P8C接插件称为RJ61，用于连接双绞线对。因为这种线序中第3、4对双绞线中的两线相距较远，会引起较大的串扰，不适合Ethernet这种高频信号的传输?；褂幸恢諶J48接插件，也是8P8C，可用于连接4对T1数据链路，每对线可传输时分复用的23个话路。
关于RJ45接插件的种类就讲解到这里了，更多与RJ45接插件的种类相关的知识，仁昊运营团队会继续编辑整理发布在资讯频道与您分享。想要采购优质RJ45接插件的客户，可直接拨打免费热线400-6263-698进行咨询。仁昊伟业，是深圳地区专业的RJ45接插件制造商，生产的所有RJ45接插件产品均通过了ISO认证，质量方面绝对可靠，您还在犹豫什么，直接找我们下单吧。
本文来源：http://www.qianxidianzi66.cn/14353.html
]]>
一、Cat 5e 转接头- 数据速率达100MHz
二、网络滤波器-高抗噪性和EMI?；つ芰?/p>
三、防呆插座-?；J45母头并防止插错地方
四、IDC端子面板接插件-简单终端结构
读完这篇文章之后，您对于“工业中对RJ45接插件使用上有什么要求”应该很清楚了吧，在我们的资讯频道已经上传了大量RJ45接插件相关的专业资料，有兴趣的用户可以前往RJ45文档中心进行查看。有RJ45接插件采购需求，进入产品RJ45专题页面(http://www.qianxidianzi66.cn/products/rj45-connector/)查看详情，咨询电话：400-6263-698，专业工程师为您服务。
仁昊伟业科技，专业的rj45接插件制造商，生产经验丰富，产品通过了ISO认证，符合国际环保要求，值得您的信赖。“工业中对RJ45接插件使用提出了哪些要求”由仁昊伟业科技运营团队编辑整理，文中使用到rj45接插件配图由仁昊摄影团队原创拍摄，仅供用户免费查阅，还请不要转载自其他用途，谢谢理解。
本文来源：http://www.qianxidianzi66.cn/14335.html
]]>
第一、rj45接插件的作用是什么
RJ45接插件插头我们又俗称为RJ45水晶头(RJ45 Modular Plug)，用于数据电缆的端接，实现设备、配线架?？槲实牧蛹氨涓?。对RJ45水晶头要求具有良好的导通性能;接点三叉簧片镀金厚度为50μm，满足超5类传输标准，符合T568A和T568B线序;具有防止松动、插拔、自锁等功能。RJ45接插件插头是铜缆布线中的标准接插件，它和插座(RJ45?？?共同组成一个完整的接插件单元，以这两种元件组成的接插件主要连接于导线之间，以便实现导线的电气连续性。
第二、RJ45接插件是如何分类的
RJ45接插件的插头分为非屏蔽和屏蔽两种。屏蔽RJ45接插件插头外围用屏蔽包层覆盖，其实物外形与非屏蔽的插头没有区别?；褂幸恢肿ㄎこЩ肪程厥馍杓频墓ひ涤玫钠帘蜶J45插头，与屏蔽?？榇钆涫褂谩J45插头常使用一种防滑插头护套，用于保护连插头、防滑动和便于插拔，此外，它还有各种颜色选择，可以提供与嵌入式图标相同的颜色，以便于正确连接。
第三、RJ45接插件有哪些规格
常用的RJ45接插件非屏蔽?？楦?cm、宽2cm、厚3cm、塑体抗高压、阻燃，可卡接到任何M系列模式化面板、支架或表面安装盒中，并可在标准面板上以90°(垂直)或45°斜角安装，特殊的工艺设计至少提供750次重复插拔。模块使用了T568-A和T568-B布线通用标签。这种?？槭亲酆喜枷呦低持杏τ米疃嗟囊恢帜？?，无论从三类、五类、还是超五类和六类，它的外形都保持了相当的一致。
读完这篇文章之后，您对于RJ45接插件的作用、分类、规格应该很清楚了吧，网站上还有大量与rj45接插件相关的技术资料，仁昊伟业运营团队会继续整理发布在资讯频道，有兴趣的用户一定要关注我们的网站最新消息额。需要采购rj45接插件优质产品，直接进入我们的rj45产品专题页面(http://www.qianxidianzi66.cn/products/rj45-connector/)查看详情，咨询电话：400-6263-698，专业工程师为您服务。
仁昊伟业科技，专业的rj45接插件制造商，生产经验丰富，产品通过了ISO认证，符合国际环保要求，值得您的信赖。“科普下RJ45接插件的作用、分类和规格”由仁昊伟业科技运营团队编辑整理，文中使用到rj45接插件配图由仁昊摄影团队原创拍摄，仅供用户免费查阅，还请不要转载自其他用途，谢谢理解。
本文来源：http://www.qianxidianzi66.cn/14325.html
]]>
仁昊工程师指出，RJ45是一个常用名称，指的是由IEC (60)603-7标准化，使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。IEC (60)603-7也是ISO/IEC 11801国际通用综合布线标准的连接硬件的参考标准。
以太网ETHERNET的采用接口的就是RJ45，还有连接家用路由器和电脑宽带接口的都是RJ45。不同于RJ11,RJ11相当于电话线，连接MODEM，MODEM是用电话线拨号上网。
ISO/IEC 11801标准关于连接硬件需求的规定：
信息插座连接处的物理尺寸参考IEC (60)603-7，8针’RJ45’标准。信息插座的电缆端接导体数量为8。制作网线必不可少.因此，使用6针或者4针接插件(比如RJ11)从此不被通用解决方案支持。RJ45接插件
T568B:白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
T568A:白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
直通(正线)：标准568B：8针/8线，两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
交叉(反线)：标准568A：8针/8线，一端为正线线序，另一端为从左至右线序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
读完上文之后，您对于“RJ45接插件母座规格是多少”应该清楚了，更多rj45接插件母座的知识，我们的工程师会陆续整理发布在rj45技术专题上。咨询rj45产品使用相关的问题，可以直接点击我们网站上的商务通，在线工程师为您答疑解惑。仁昊伟业科技是专业的rj45接插件厂家，我们所生产的rj45接插件系列产品有着广泛的用途。如需采购rj45接插件相关的产品，请拨打我们的热线电话：400-6263-698，专业工程师为您服务。
本文来源：http://www.qianxidianzi66.cn/12517.html
]]>用户们对于RJ45接插件应该不会陌生，因为它在我们的生活中实在是太常见了，但是若问您RJ45接插件的制作流程是什么样的，估计没几个人能准确的回答出来。RJ45接插件的制作流程理解起来并不难，主要有十个步骤，下面让仁昊接插件工程师来为您详细介绍一下RJ45接插件的制作流程，看完你就懂了。
1、RJ45接插件裁线：查看电线的标准类型是不是准确;标准是不是符合要求;堵截有必要平齐，不行划伤 电线，电线无脏污等情况。
2、RJ45接插件剥外皮：查看剥皮口是不是平齐，不行剥伤芯线、编组丝等，剥皮标准是不是准确。
3、编组处理：修剪标准是不是准确，修剪是不是平齐，修剪编组时不行伤到芯线。
4、RJ45接插件剥内皮：查看剥皮口是不是平齐;剥皮标准是不是准确;有无剥伤芯线，断铜丝;半剥时 绝缘体不行掉落。
5、RJ45接插件套缩短管：查看缩短管标准、类型是不是准确。
6、准备焊锡：查看锡炉的温度是不是准确;准备焊锡前是不是将芯线铜丝整理好，是不是有分 叉、弯曲、打折等景象;准备焊锡后是不是有铜丝分叉、大头、铜丝不齐及烫坏绝缘皮等 景象。
7、焊锡：查看电烙铁的温度是不是准确;不行烫坏绝缘皮，锡点应润滑、无锡尖，不行假 焊、虚焊。
8、端子压着：招认端子、电线的标准是不是准确;端子压着有无喇叭口、歪斜、绝缘皮和 芯线露出是不是过长或过短。
9、RJ45接插件端子刺进：查看接插件、端子类型是不是准确;端子有无危害、变形等景象;端子有无 漏插、错插、刺进不到位等景象。
10、排线压接：查看接插件的类型是不是准确;排线的方向是不是准确;芯线是不是破损、露 铜、烫坏;压接是不是到位。
仁昊伟业科技是专业的rj45接插件厂家，我们所生产的rj45接插件系列产品有着广泛的用途，多使用于路由器、交换机、移动硬盘、视频传输监控、网卡、集线器、电脑主板、工控主板、网络播放器、光端机、SDH、PDH、IP电话、ADSL/VDSL以及蓝光DVD、数字电视机顶盒 等网络、通讯设备上。如需采购rj45接插件相关的产品，请拨打我们的热线电话：400-6263-698，专业工程师为您服务。
本文来源：http://www.qianxidianzi66.cn/12488.html
]]>
每一款接插件的制造都有其要注意的地方，rj45接插件也不例外，一般来说，制造rj45接插件，我们需要注意以下这些方面，具体如下：
1.RJ45接插件裁线：查看电线的标准类型是不是准确;尺度是不是符合要求;切断必须平齐，不行划伤 电线，电线无脏污等情况。
2.RJ45接插件剥外皮：查看剥皮口是不是平齐，不行剥伤芯线、编组丝等，剥皮尺度是不是准确。
3.编组处理：修剪尺度是不是准确，修剪是不是平齐，修剪编组时不行伤到芯线。
4.RJ45接插件剥内皮：查看剥皮口是不是平齐;剥皮尺度是不是准确;有无剥伤芯线，断铜丝;半剥时 绝缘体不行掉落。
5.RJ45接插件套收缩管：查看收缩管尺度、类型是不是准确。
6.准备焊锡：查看锡炉的温度是不是准确;准备焊锡前是不是将芯线铜丝整理好，是不是有分 叉、弯曲、打折等景象;准备焊锡后是不是有铜丝分叉、大头、铜丝不齐及烫坏绝缘皮等 景象。
7.焊锡：查看电烙铁的温度是不是准确;不行烫坏绝缘皮，锡点应润滑、无锡尖，不行假 焊、虚焊。
8.端子压着：承认端子、电线的标准是不是准确;端子压着有无喇叭口、歪斜、绝缘皮和 芯线显露是不是过长或过短。
9.RJ45接插件端子刺进：查看接插件、端子类型是不是准确;端子有无损害、变形等景象;端子有无 漏插、错插、刺进不到位等景象。
10.排线压接：查看接插件的类型是不是准确;排线的方向是不是准确;芯线是不是破损、露 铜、烫坏;压接是不是到位。
