pcb板 – jiechajian.net http://www.qianxidianzi66.cn 德索精密工业 Sat, 14 Nov 2020 02:47:15 +0000 zh-CN hourly 1 https://wordpress.org/?v=5.4.17 http://www.qianxidianzi66.cn/wp-content/uploads/2020/05/Renhotec-favicon16x16.ico pcb板 – jiechajian.net http://www.qianxidianzi66.cn 32 32 IPEX接口外接天线和PCB板载天线有什么区别 http://www.qianxidianzi66.cn/15182.html http://www.qianxidianzi66.cn/15182.html#respond Wed, 26 Aug 2020 05:52:47 +0000 http://www.renhotec.cn/?p=15182 再我们现在的生活中，蓝牙是电子产品中非常普及的一种功能，蓝牙的普及，离不开蓝牙?？?，而蓝牙?？橹幸桓霰冉现匾亩髂潜闶翘煜?。到底什么天线呢?天线是一种用来发射或者接收电磁波的元器件。发射天线的作用主要是将发射机的高频电流能量有效地转换成空间的电磁能量;而接收天线的作用则恰恰相反，因此天线本质上可以说是一个能量转换器。

IPEX接口外接天线和PCB板载天线有什么区别最先出现在jiechajian.net。

]]> 再我们现在的生活中，蓝牙是电子产品中非常普及的一种功能，蓝牙的普及，离不开蓝牙?？椋堆滥？橹幸桓霰冉现匾亩髂潜闶翘煜摺５降资裁刺煜吣?天线是一种用来发射或者接收电磁波的元器件。发射天线的作用主要是将发射机的高频电流能量有效地转换成空间的电磁能量;而接收天线的作用则恰恰相反，因此天线本质上可以说是一个能量转换器。

了解蓝牙的用户应该很清楚，其实蓝牙?？槟芄徊挥每悸鞘褂梦恢没蚴褂梅较蚨寄芄凰忱瓿啥叹嗬氲氖荽?，但适当的蓝牙天线设计将会有助于达到更好的传输质量。那么什么样的蓝牙?？樘煜呋岜冉虾媚兀忻嫔喜斓牧街痔煜?a href="http://www.qianxidianzi66.cn/category/spljq/ipex/">ipex接口外接天线和pcb板载天线各自的优缺点是什么呢，下面仁昊伟业科技工程师针对IPEX接口外接天线和PCB板载天线来做一个对比。

IPEX接口外接天线，它的优点是：信号的方向指向性好，效率高，抗干扰能力强，能远离主板上的干扰，而且不用过多的进行调试匹配，作为终端厂家，只需要外面接一个IPEX的天线即可;当然也有缺点：成本高，组装麻烦。

PCB板载天线，它的优点是：成本低，不需要单独组装天线，不易触碰损坏且组装方便，但有得必有失—– PCB天线容易受到主板上的干扰，效率相对较低，牺牲性能。

说明：因为近距离数据传输本身就比较稳定，所以蓝牙?？樯系奶煜咂涫翟诮κ钡男Ч遣畈欢嗟摹５蔷嗬朐读?，外置天线会有明显的优势。

深圳市升润科技有限公司作为国内知名的蓝牙?？楣┯ι蹋罡鸅LE市场，现已推出多款蓝牙模块，比如带IPEX接口外接天线的蓝牙4.2 BLE?？椋篐Y-40R204I。采用的是TI的CC2640R2F方案。

(1)一般特性：

尺寸：17.9*11.59*2.0/2.6(带屏蔽罩)mm

通讯接口：UART/SPI

传输距离：120米

频率范围：2402-2480MHZ(2.4G ISM频段)

发射功率：-20~5dBm(用户可通过软件编程设定)

接收灵敏度：-96dBm

天线选项：IPEX外接天线

传输速率：12K/S(不加密，单连接，单包248字节/20ms);1K/s(不加密，能同时被4个主机连接，单包20字节/20ms)

波特率：9600-600000

bps(默认256000 bps)

工作电压：2.4-3.6V(DC)

工作电流：AcTIve-Mode RX：5.9 mA max

AcTIve-Mode TX at 0 dBm: 6.1 mA max

AcTIve-Mode TX at +5 dBm: 9.1 mA max

睡眠: 3.54μA avg

数传: 2.75 mA avg

工作温度：-40℃~+85℃

存储温度：-40℃~+85℃

安规认证：符合BQB/FCC/CE/RoHS认证

升润科技是BLE低功耗、蓝牙数据?？榈纳Ъ?，采用进口德州仪器(TI)蓝牙芯片，蓝牙?？榫叩臀鲁て诓馐?，性能一致稳定，PCB板载天线的BLE蓝牙4.2?？椋篐Y-40R204P

(1)一般特性：

最大发射功率：+5dBm

最小发射功率：-21dBm

接收灵敏度：-97dBm

最大传输距离：120M

(2)功耗：

Active-Mode RX：5.9 mA max

Active-Mode TX at 0 dBm: 6.1 mA max

Active-Mode TX at +5 dBm: 9.1 mA max

睡眠: 3.54μA avg

数传: 2.75 mA avg

(3)透传特性：

最高传输速度：12KB/S

最高串口波特率：600000 bps

关于“IPEX接口外接天线和PCB板载天线”的对比就介绍到这里了，更多IPEX接口外接天线和PCB板载天线方面的专业资料，仁昊伟业科技运营团队会继续编辑整理发布在资讯频道与您分享。如需采购IPEX接口外接天线、pcb板载天线相关的产品，您可以直接拨打我们的热线电话：400-6263-698进行咨询，专业工程师免费为您答疑解惑。仁昊伟业科技，国内专业的电子接插件、连接线生产厂家，有着丰富的天线生产经验，产品通过ISO认证，售后体系完善，值得您的信赖。

“IPEX接口外接天线和PCB板载天线有什么区别”这篇文章由仁昊小编为您整理，仅供本站用户免费查阅，请勿转载其他商业用途，谢谢配合。

本文来源：http://www.qianxidianzi66.cn/15182.html

IPEX接口外接天线和PCB板载天线有什么区别最先出现在jiechajian.net。

]]> http://www.qianxidianzi66.cn/15182.html/feed 0 DIN 1.0/2.3公头弯式镀金穿孔式接PCB板 http://www.qianxidianzi66.cn/portfolio-item/rht-633-0002/ http://www.qianxidianzi66.cn/portfolio-item/rht-633-0002/#respond Tue, 07 Jul 2020 09:02:37 +0000 http://www.renhotec.cn/?post_type=portfolio&p=12733 DIN 1.0/2.3公头弯式镀金穿孔式接PCB板最先出现在jiechajian.net。

]]>

DIN 1.0/2.3公头弯式镀金穿孔式接PCB板

料号：RHT-633-0002
标签：?DIN1.0/2.3接插件,直式,公头,穿孔,PCB板,镀金

产品特点：

  • 紧凑的设计是限制空间应用和节省交付空间的理想选择;

  • 推/拉配合非常适合快速安装，无需振动松动;

  • 高达 10GHz 的频率具有出色的性能，支持高数据速率。

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；


在线询价

产品参数
阻抗 50Ω /75Ω
频率范围 50Ω:0~4 GH;? ?75Ω:0~2 GHz
VSWR ?直型 * 1.3max / R/A 类型 * 1.5max
电介质承受电压 750 V rms
工作电压 250 V rms
中心触点电阻 = 6.0 mΩ（最大米洛姆）
外触点电阻 3.0 mΩ（最大米洛姆）
抗性 ?= 10-?mΩ
耦合 推拉
触点保留 4 磅分钟
配接耐久性 +500周期（用于铜铜触点）
环境特性 ?-40°C ~ +155°C

应用：

  • 航空航天和工防：?通信系统
  • 电信： CATV、中央办公室、高密度无线电台、基站、开关设备
  • 网络：?视频设备、无线电板

DIN 1.0/2.3公头弯式镀金穿孔式接PCB板最先出现在jiechajian.net。

]]> http://www.qianxidianzi66.cn/portfolio-item/rht-633-0002/feed/ 0 DIN 1.0 2.3接头弯式母头插板穿墙接PCB板 http://www.qianxidianzi66.cn/portfolio-item/rht-633-0001/ http://www.qianxidianzi66.cn/portfolio-item/rht-633-0001/#respond Tue, 07 Jul 2020 08:50:37 +0000 http://www.renhotec.cn/?post_type=portfolio&p=12732 DIN 1.0 2.3接头弯式母头插板穿墙接PCB板最先出现在jiechajian.net。

]]>

DIN 1.0 2.3接头弯式母头插板穿墙接PCB板

料号：RHT-633-0001
标签：?DIN1.0/2.3接插件,直式,母头,穿孔,PCB板,镀金

产品特点：

  • 紧凑的设计是限制空间应用和节省交付空间的理想选择;

  • 推/拉配合非常适合快速安装，无需振动松动;

  • 高达 10GHz 的频率具有出色的性能，支持高数据速率。

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；


在线询价

产品参数
阻抗 50Ω /75Ω
频率范围 50Ω:0~4 GH;? ?75Ω:0~2 GHz
VSWR ?直型 * 1.3max / R/A 类型 * 1.5max
电介质承受电压 750 V rms
工作电压 250 V rms
中心触点电阻 = 6.0 mΩ（最大米洛姆）
外触点电阻 3.0 mΩ（最大米洛姆）
抗性 ?= 10-?mΩ
耦合 推拉
触点保留 4 磅分钟
配接耐久性 +500周期（用于铜铜触点）
环境特性 ?-40°C ~ +155°C

应用：

  • 航空航天和工防：?通信系统
  • 电信： CATV、中央办公室、高密度无线电台、基站、开关设备
  • 网络：?视频设备、无线电板

DIN 1.0 2.3接头弯式母头插板穿墙接PCB板最先出现在jiechajian.net。

]]> http://www.qianxidianzi66.cn/portfolio-item/rht-633-0001/feed/ 0 公插座12芯A扣板端插座接插件PCB板接线焊接直式穿墙M16公头 http://www.qianxidianzi66.cn/portfolio-item/m16-12-a-p-1-s-b/ http://www.qianxidianzi66.cn/portfolio-item/m16-12-a-p-1-s-b/#respond Mon, 21 Oct 2019 08:25:19 +0000 http://www.renhotec.cn/?post_type=portfolio&p=7189 公插座12芯A扣板端插座接插件PCB板接线焊接直式穿墙M16公头最先出现在jiechajian.net。

]]>

公插座12芯A扣板端插座接插件PCB板接线焊接直式穿墙M16公头

公插座12芯A扣板端插座接插件PCB板接线焊接直式穿墙M16公头

料号：M16-12-A-P-1-S-B
标签：M16板端插座,公插座,12芯,A扣,直式,后锁穿墙,PCB板,焊接

产品特点：

  • 螺纹锁紧机构，16mm螺纹接头；

  • 防震锁定设计；

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；



在线询价

额定电流 3/1 A
接触电阻 ≤ 5 mΩ
绝缘电阻 ≥100 MΩ
额定电压 30v
执行标准 IEC61076-2-104
环境温度 ?-40°C ~ + 90°C

应用：

  • 微型传感器
  • 工业相机
  • 电动汽车
  • 包装，标签和物流
  • 工厂自动化和现场总线?？?/li>

材质：

部件

 材料 表面处理
中心针 铜 镀金
螺母/螺丝 铜 镀镍
外膜材料 TPU ——
密封 环氧树脂 ——

公插座12芯A扣板端插座接插件PCB板接线焊接直式穿墙M16公头最先出现在jiechajian.net。

]]> http://www.qianxidianzi66.cn/portfolio-item/m16-12-a-p-1-s-b/feed/ 0 M16母头8芯前装面板头板端插座PCB板焊接A扣直式接线接插件 http://www.qianxidianzi66.cn/portfolio-item/m16-08-a-s-1-s-b/ http://www.qianxidianzi66.cn/portfolio-item/m16-08-a-s-1-s-b/#respond Mon, 21 Oct 2019 08:22:04 +0000 http://www.renhotec.cn/?post_type=portfolio&p=7188 M16母头8芯前装面板头板端插座PCB板焊接A扣直式接线接插件最先出现在jiechajian.net。

]]>

M16母头8芯前装面板头板端插座PCB板焊接A扣直式接线接插件

M16母头8芯前装面板头板端插座PCB板焊接A扣直式接线接插件

料号：M16-08-A-S-1-S-B
标签：M16板端插座,母插座,8芯,A扣,直式,前锁穿墙,PCB板,焊接

产品特点：

  • 螺纹锁紧机构，16mm螺纹接头；

  • 防震锁定设计；

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；



在线询价

额定电流 3/1 A
接触电阻 ≤ 5 mΩ
绝缘电阻 ≥100 MΩ
额定电压 30v
执行标准 IEC61076-2-104
环境温度 ?-40°C ~ + 90°C

应用：

  • 微型传感器
  • 工业相机
  • 电动汽车
  • 包装，标签和物流
  • 工厂自动化和现场总线?？?/li>

材质：

部件

 材料 表面处理
中心针 铜 镀金
螺母/螺丝 铜 镀镍
外膜材料 TPU ——
密封 环氧树脂 ——

M16母头8芯前装面板头板端插座PCB板焊接A扣直式接线接插件最先出现在jiechajian.net。

]]> http://www.qianxidianzi66.cn/portfolio-item/m16-08-a-s-1-s-b/feed/ 0 圆8芯插座引脚A扣直式穿墙PCB板接插件板端插座焊接M16母头 http://www.qianxidianzi66.cn/portfolio-item/m16-06-a-s-1-s-b/ http://www.qianxidianzi66.cn/portfolio-item/m16-06-a-s-1-s-b/#respond Mon, 21 Oct 2019 08:16:36 +0000 http://www.renhotec.cn/?post_type=portfolio&p=7175 圆8芯插座引脚A扣直式穿墙PCB板接插件板端插座焊接M16母头最先出现在jiechajian.net。

]]>

圆8芯插座引脚A扣直式穿墙PCB板接插件板端插座焊接M16母头

圆8芯插座引脚A扣直式穿墙PCB板接插件板端插座焊接M16母头

料号：M16-06-A-S-1-S-B
标签：M16板端插座,母插座,8芯,A扣,直式,後鎖穿牆,PCB板,焊接

产品特点：

  • 螺纹锁紧机构，16mm螺纹接头；

  • 防震锁定设计；

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；



在线询价

额定电流 3/1 A
接触电阻 ≤ 5 mΩ
绝缘电阻 ≥100 MΩ
额定电压 30v
执行标准 IEC61076-2-104
环境温度 ?-40°C ~ + 90°C

应用：

  • 微型传感器
  • 工业相机
  • 电动汽车
  • 包装，标签和物流
  • 工厂自动化和现场总线?？?/li>

材质：

部件

 材料 表面处理
中心针 铜 镀金
螺母/螺丝 铜 镀镍
外膜材料 TPU ——
密封 环氧树脂 ——

圆8芯插座引脚A扣直式穿墙PCB板接插件板端插座焊接M16母头最先出现在jiechajian.net。

]]> http://www.qianxidianzi66.cn/portfolio-item/m16-06-a-s-1-s-b/feed/ 0 usb3.0接口type b母头弯式插板接pcb板 http://www.qianxidianzi66.cn/portfolio-item/rht-692-1370/ http://www.qianxidianzi66.cn/portfolio-item/rht-692-1370/#respond Wed, 17 Jul 2019 05:40:50 +0000 http://www.renhotec.cn/?post_type=portfolio&p=6143 usb3.0接口type b母头弯式插板接pcb板最先出现在jiechajian.net。

]]>

usb3.0接口type b母头弯式插板接pcb板

usb3.0接口type b母头弯式插板接pcb板

料号：RHT-692-1370
标签：USB3.0,Type A,插板,DIP,Type B,蓝色胶芯,公头,PCB板,插板式,接板
产品特点：

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；

  • 符合USB 3.0规范；

  • 全金属屏蔽，多领域灵活运用；

  • 能够将数据传输高达5Gb /秒；



在线询价

额定电压 100V R.M.S
额定电流 1.50A
绝缘电阻 1000 Megohms Min
接触电阻 30? Maximum
插入力 3.57 kgf max
拔出力 1.02kg Min
工作温度 -45°C~ + 85°C

注释：具体规格参考图纸

类型 材料 表面处理
塑料外壳 高温聚合物 ?UL94V-0
屏蔽外壳 不锈钢 –
端子 铜合金 –

usb3.0接口type b母头弯式插板接pcb板最先出现在jiechajian.net。

]]> http://www.qianxidianzi66.cn/portfolio-item/rht-692-1370/feed/ 0 usb3.0 a公头直式沉板SMT接PCB板 http://www.qianxidianzi66.cn/portfolio-item/rht-692-1369/ http://www.qianxidianzi66.cn/portfolio-item/rht-692-1369/#respond Wed, 17 Jul 2019 02:08:08 +0000 http://www.renhotec.cn/?post_type=portfolio&p=6136 usb3.0 a公头直式沉板SMT接PCB板最先出现在jiechajian.net。

]]>

usb3.0 a公头直式沉板SMT接PCB板

usb3.0 a公头直式沉板SMT接PCB板

料号：RHT-692-1369
标签：USB3.0,Type A,插板,母头,弯脚,DIP,蓝色胶芯,PCB板
产品特点：

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；

  • 符合USB 3.0规范；

  • 全金属屏蔽，多领域灵活运用；

  • 能够将数据传输高达5Gb /秒；



在线询价

额定电压 100V R.M.S
额定电流 1.50A
绝缘电阻 1000 Megohms Min
接触电阻 30? Maximum
插入力 3.57 kgf max
拔出力 1.02kg Min
工作温度 -45°C~ + 85°C

注释：具体规格参考图纸

类型 材料 表面处理
塑料外壳 高温聚合物 ?UL94V-0
屏蔽外壳 不锈钢 –
端子 铜合金 –

usb3.0 a公头直式沉板SMT接PCB板最先出现在jiechajian.net。

]]> http://www.qianxidianzi66.cn/portfolio-item/rht-692-1369/feed/ 0 usb3.0公头type a直式SMT沉板式接PCB板 http://www.qianxidianzi66.cn/portfolio-item/rht-692-1368/ http://www.qianxidianzi66.cn/portfolio-item/rht-692-1368/#respond Wed, 17 Jul 2019 02:01:05 +0000 http://www.renhotec.cn/?post_type=portfolio&p=6128 usb3.0公头type a直式SMT沉板式接PCB板最先出现在jiechajian.net。

]]>

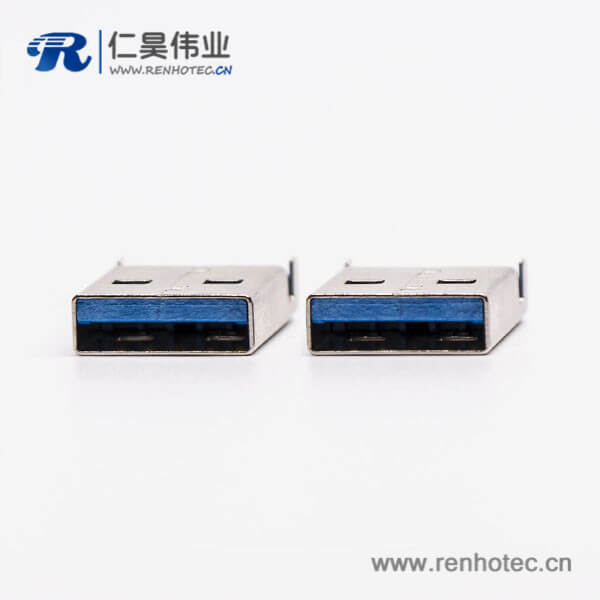

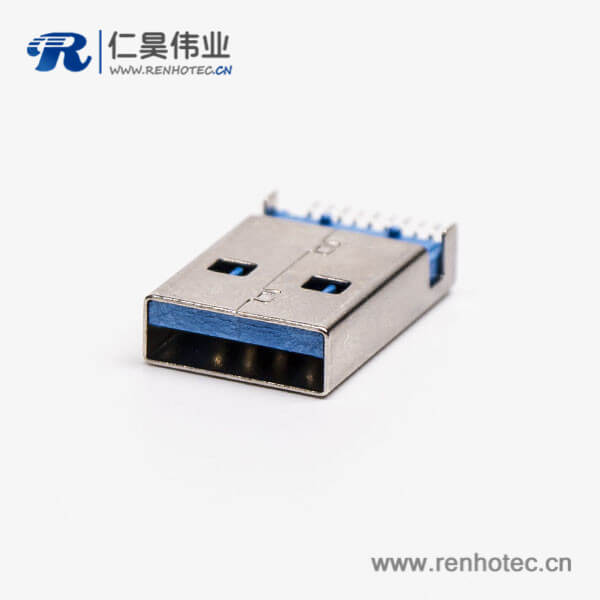

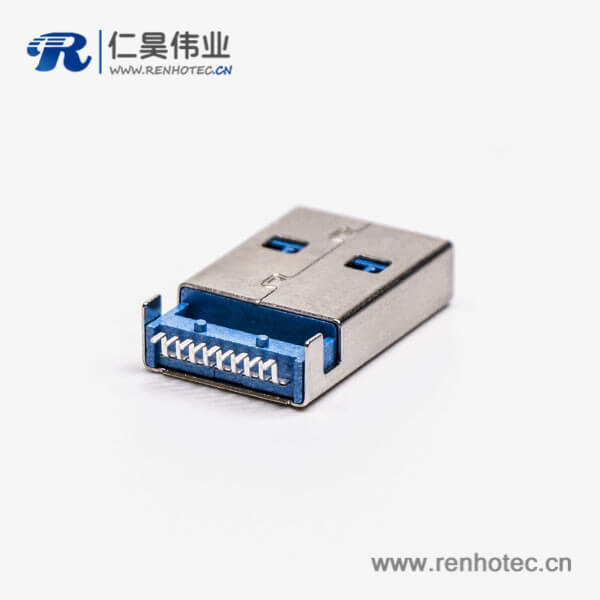

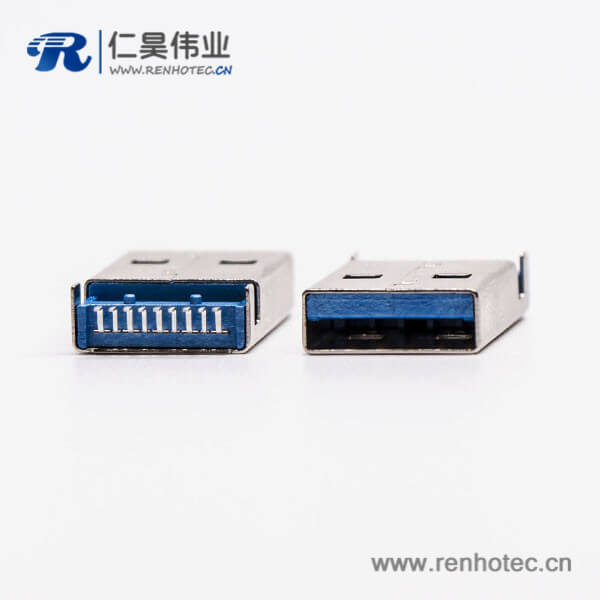

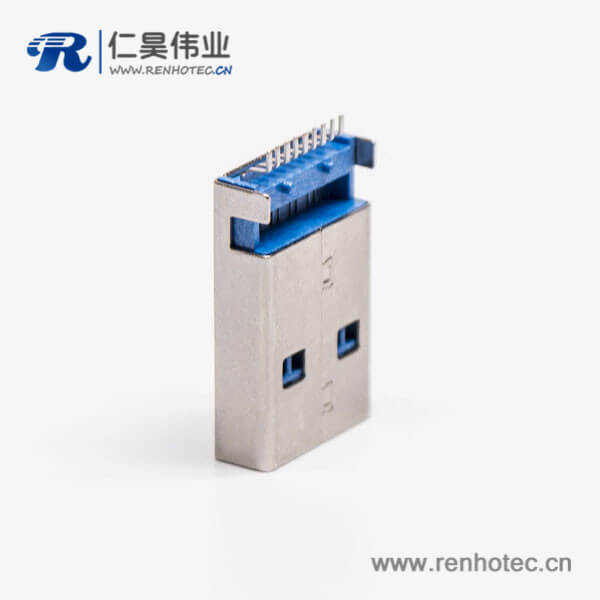

usb3.0公头type a直式SMT沉板式接PCB板

usb3.0公头type a直式SMT沉板式接PCB板

料号：RHT-692-1368
标签：USB3.0,Type A,插板,DIP,蓝色胶芯公头PCB板,直插式,SMT,沉板
产品特点：

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；

  • 符合USB 3.0规范；

  • 全金属屏蔽，多领域灵活运用；

  • 能够将数据传输高达5Gb /秒；



在线询价

额定电压 100V R.M.S
额定电流 1.50A
绝缘电阻 1000 Megohms Min
接触电阻 30? Maximum
插入力 3.57 kgf max
拔出力 1.02kg Min
工作温度 -45°C~ + 85°C

注释：具体规格参考图纸

类型 材料 表面处理
塑料外壳 高温聚合物 ?UL94V-0
屏蔽外壳 不锈钢 –
端子 铜合金 –

usb3.0公头type a直式SMT沉板式接PCB板最先出现在jiechajian.net。

]]> http://www.qianxidianzi66.cn/portfolio-item/rht-692-1368/feed/ 0 usb3.0母座侧插type a弯式母座插孔接PCB板 http://www.qianxidianzi66.cn/portfolio-item/rht-692-1367/ http://www.qianxidianzi66.cn/portfolio-item/rht-692-1367/#respond Wed, 17 Jul 2019 01:56:58 +0000 http://www.renhotec.cn/?post_type=portfolio&p=6123 usb3.0母座侧插type a弯式母座插孔接PCB板最先出现在jiechajian.net。

]]>

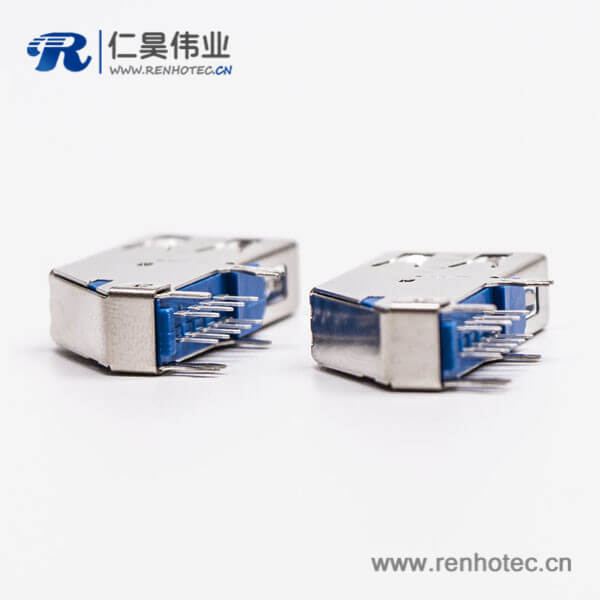

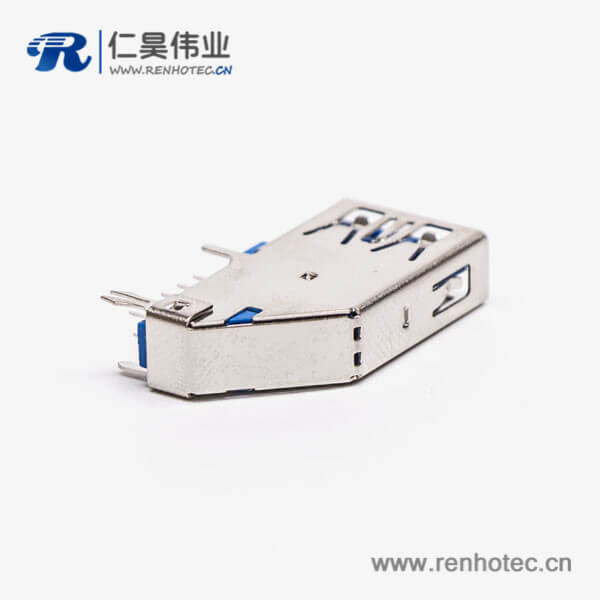

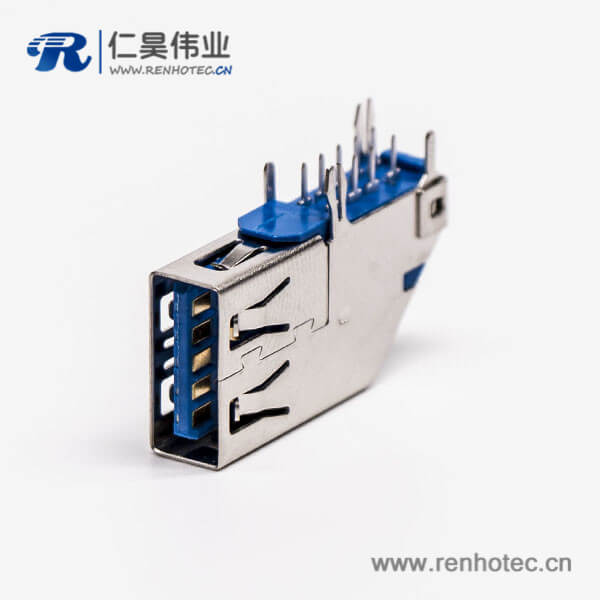

usb3.0母座侧插type a弯式母座插孔接PCB板

usb3.0母座侧插type a弯式母座插孔接PCB板

料号：RHT-692-1367
标签：USB3.0,Type A,母头,弯式,插板,DIP,蓝色胶芯,PCB板,侧插式
产品特点：

  • ISO认证厂家，产品品质达到ROHS、UL、REACH标准；

  • 厂家直销批发价格，免费提供样品测试；产品可根据材质和性能要求定制；

  • 符合USB 3.0规范；

  • 全金属屏蔽，多领域灵活运用；

  • 能够将数据传输高达5Gb /秒；



在线询价

额定电压 100V R.M.S
额定电流 1.50A
绝缘电阻 1000 Megohms Min
接触电阻 30? Maximum
插入力 3.57 kgf max
拔出力 1.02kg Min
工作温度 -45°C~ + 85°C

注释：具体规格参考图纸

类型 材料 表面处理
塑料外壳 高温聚合物 ?UL94V-0
屏蔽外壳 不锈钢 –
端子 铜合金 –

usb3.0母座侧插type a弯式母座插孔接PCB板最先出现在jiechajian.net。
