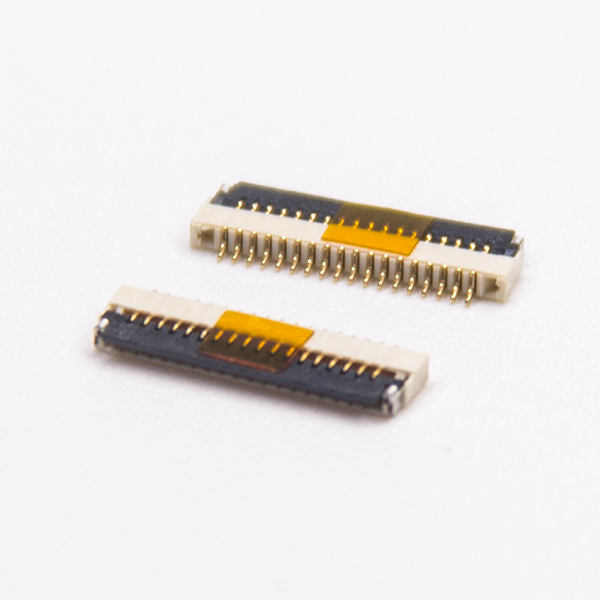

极数(Poles):4～60

额定电压(Voltage rating):50V

额定电流(Current rating):0.5A

耐压值(Withstand Voltage):200V

工作温度(Working Temperature):-25°C～+85°C

绝缘电阻(Insulation Resistance):≥500MΩ

接触电阻(Contact resistance):≤30MΩ

单面接触(Single contact)

除了0.5mm间距FPC接插件以外，仁昊公司还生产各种系列的FPC接插件、线对板接插件、板对板接插件相关的产品，这些产品在仁昊均可实现定制，只要您有需求，我们一定满足。最后祝愿，所有用户都能采购到优质的产品，找到适合的靠谱的厂商。了解更多FPC接插件相关的知识，可以进入我们的FPC专题页面：http://www.qianxidianzi66.cn/products/fpc-connectors/

看一看0.5MM间距FPC接插件技术参数最先出现在jiechajian.net。

0.3mm pitch产品也已大量使用。随着近来有LCD驱动器被整合到LCD器件中的趋势，FPC的引脚数会相应减少，目前市场上已经有相关的产品出现。从更长远的方向看，将来FPC接插件将有望实现与其它手机部件一同整合在手机或其LCD模组的框架上。

产品主要应用于各种数码通讯产品、便携式电子产品、电脑周边设备、测量仪器、汽车电子等领域，如手机、数码相机、笔记本电脑、MID、MP3\4\5、掌上游戏机、音响系统等。

FPC接插件，接触3mm的印刷电路板的安装高度，下，翻转锁(一触式旋转系统)，防止脱落和FPC的斜交配，弹性针设计，可在零中频和非ZIF，可在0.3，0.5，1.0， 和1.25mm的中线现有锡铅或无铅表面贴装，四洞，垂直和直角可用的栈顶或底部接触。

1、机器作业，可提高焊接效率，减少一半的焊接操作工;

2、焊接一致性好;

3、无短路、虚焊现象，无浮起的焊接

脉冲热压焊机的特点：

1、采用先进的段控控温系统，可灵活设置各段加温状态。对温度、时间等参数能高精度地加以控制。

2、升温迅速稳定、局部瞬时加热方式能良好地抑制对周围元件的热影响。

3、加压时通电加热和断电冷却同时进行、防止了结合部浮起、虚焊。最适合于柔性材、线材的热压焊、焊锡焊接及树脂粘结。

4、显示各阶段的温度。

5、热电偶的闭环在线反馈控制提高温度的精确度，温控精度在3%左右。

6、焊接压力、焊接时间、焊接温度可精确调节。

7、可存贮20组焊接参数更换产品时非常方便。

8、多个焊点一次完成，效率高、一致性好、焊接强度高、焊点美观、操作简单。

9、10万次的焊头寿命，为贵客户创造价值。

特别适用于FPC TO PCB / HSC(斑马纸) TO FPC(柔性线路板)/ HSC TO LCD /TAB TO PCB 斑马条TAB等产品的焊接。

脉冲直流热压焊机的原理、精密脉冲加热电源原理

2、脉冲电流加热装置是瞬间加热方式，只在需要熔化焊锡时进行通电加热。

3、金属制的焊咀有电流通过时发热后熔化焊锡。焊锡熔化后停止通电、进行冷却。加压状态直到焊锡凝固为止，可以得到高信赖性的没有虚焊、浮起的焊接。

脉冲电源加热方式的应用例

1、LCD、PDP、手机等电子产品内的柔性线路板的热压接、焊锡焊接等。

2、HDD、线圈、电容、电机、传感器等漆包线的焊锡焊接。

3、电脑等通信机器内的线缆、连接口的焊锡焊接。

4、数码相机、手机等的CMOS、CCD与FPC板的焊锡焊接。

5、继电器、打印机、小型相机等的树脂热压结合。

6、微波器件内部的金线热压结合。

7、激光头连接FPC的焊锡焊接

JYR系列逆变直流热压焊接电源是采用IGBT逆变技术、微机控制技术和现代电力电子技术开发的新型电源。该设备原理见图1。由于采用AC-DC-AC-DC的变换技术，时间控制达到毫秒级精度、控制响应和控制精度大大提高;直流输出(图2)使焊接工艺性显著改善;逆变技术还使设备具有小型、节能高效等一系列优点;微控制器(MCU)与电子技术的采用使该设备具备现代设备的优秀功能，包括数字控制、监控、故障诊断与?；ぁ⑹荽涞?，设备功能齐全、灵活方便、适应面广。该类设备特别适合于铜、铝等有色金属材料的点焊、合金材料的点焊、精密零件的点焊和高质量产品的点焊。

JYR-02L逆变式热压焊机的特点：

1、直流输出。焊接电流为脉动直流(且波纹度小)，无交流过零不连续加热工件的缺点，热量集中，提高了焊接热效率，对有色金属材料和一些难焊材料的焊接特别适合，焊接过程稳定、焊接质量显著提高。同时，电极寿命获得延长。

2、由微控制器(MCU)控制，具有温度监控功能。

3、逆变桥采用软开关技术，减小开关损耗，减小电磁干扰。

4、具有温度失常、监控值超限、网压超限、过热等故障诊断与报警功能。

5、逆变桥电流失常自动关断，增强系统?；?。

6、两段加热设定，带温度缓升缓降功能，时间宽范围设定(0-250ms)，适用复杂焊接过程需要。

7、20组参数储存，方便多种焊接品种使用。

8、240×128 LCD显示，同时显示多种内容。

9、较强的外部通讯功能：焊接结束、故障、计数信号、RS-232数据通讯口，便于自动焊使用。

10、数据存储采用EEPROM，无电池寿命问题。

11、响应速度快。由于采用了较高的逆变频率(4kHz)，通电时间控制周期为0.25ms，比通常交流焊机的20ms提高80倍，控制精度明显提高。与电容储能焊机相比，无需充放电，可控性明显增强，特别适合于精密件的焊接和高质量、高精度、高速度焊接。

12、采用先进的段控控温系統，可灵活设置各段加温状态。 对温度、时间等参数能高精度地加以控制。

13、升温迅速稳定，局部瞬时加热方式能良好地抑制对周围元器件的热影响。

14、显示各阶段的温度。

15、热电偶的闭环在线反馈控制提高温控的精确度。

读完上文，您对于“FPC接插件工厂焊接方法”应该清楚了，更多fpc接插件相关的文章，仁昊工程师会继续整理发布在资讯频道，供您免费查阅。仁昊伟业科技，作为一家专业的fpc接插件生产厂商，十四年来一直专注于射频接插件的生产研发及销售，沉淀了丰富的技术经验，实力雄厚，如今在全国接插件市场中获得了良好的口碑，产品更是通过与仁昊外贸团队的合作，使产品走向了海内外40多个国家及地区。

本文来源：http://www.qianxidianzi66.cn/16652.html

FPC接插件工厂焊接方法是这样的最先出现在jiechajian.net。

1、厚度。FPC的厚度必须更加灵活，必须做到更薄;

2、耐折性?？梢酝湔凼荈PC与生俱来的特性，未来的FPC耐折性必须更强，必须超过1万次，当然，这就需要有更好的基材;

3、价格。现阶段，FPC的价格较PCB高很多，如果FPC价格下来了，市场必定又会宽广很多。

4、工艺水平。为了满足多方面的要求，FPC的工艺必须进行升级，最小孔径、最小线宽/线距必须达到更高要求。

本文来源：http://www.qianxidianzi66.cn/16643.html

想问问FPC接插件厂商未来创新的方向是怎样的最先出现在jiechajian.net。

最近，在仁昊接插件厂商官网邮箱中，发现不少用户在咨询fpc是什么意思，为了方便广大用户更好的认识fpc，仁昊工程师特别整理了这样一篇文档，为大家普及fpc是什么意思。

关于“fpc是什么意思”就介绍到这了，更多fpc接插件相关的文章，仁昊工程师会继续整理发布在资讯频道，供您免费查阅。如果您对于fpc是什么意思，还有困惑的话，可以继续向我们发送咨询邮件。如需采购fpc接插件相关的产品，请直接拨打我们的热线电话：400-6263-698，专业工程师为您服务。

本文来源：http://www.qianxidianzi66.cn/16637.html

FPC是什么意思谁知道最先出现在jiechajian.net。

其中PVC管封装对小间距FPC接插件的?；ば阅懿缓?，且在SMT过程需要人工将产品放置于PCB上，增加了客户装配中的线外制程，严重影响生产效率。

二、载带封装

而载带封装是沿用IC等表面贴装电子元件的封装方式，根据产品的形状设计的封装载带可以很好的?；げ凡皇芩鹕耍以赟MT制程中可以和其他电子元器件一样进行自动贴片焊接制程，而无须多余的工序和设备，提高了PCB组装的生产效率。

“FPC接插件封装方式是这样的”这篇文章由仁昊小编为您整理，仅供本站用户免费查阅，请勿转载其他商业用途，谢谢配合。

本文来源：http://www.qianxidianzi66.cn/16578.html

FPC接插件封装方式是这样的最先出现在jiechajian.net。

仁昊伟业工程师指出，FPC接插件铜箔适合于使用在柔性电路之中，它可以采用电淀积，或者镀制 。采用电淀积的铜箔一侧表面具有光泽，而另一侧被加工的表面暗淡无光泽。它是具有柔顺性的材料，可以被制成许多种厚度和宽度，ED铜箔的无光泽一侧，常常经特别处理后改善其粘接能力。

FPC接插件绝缘薄膜材料有许多种类，但是最为常用的是聚酷亚胺和聚酯材料。目前在美国所有柔性电路制造商中接近80%使用聚酰亚胺薄膜材料，另外约20%采用了聚酯薄膜材料。聚酰亚胺材料具有非易燃性，几何尺寸稳定，具有较高的抗扯强度，并且具有承受焊接温度的能力。

读完上文之后，您对于“目前FPC接插件材料有哪些种类”应该清楚了吧，想了解其他与FPC接插件材料相关的知识，直接进入我们的fpc知识专栏(http://www.qianxidianzi66.cn/category/jishuwendang/fpc/)查看即可。仁昊伟业，国内专业的FPC接插件生产厂商，有着丰富的FPC产品生产经验，ISO认证品质，质量可靠，获得了广大客户一的致好评，如有订购需求，欢迎联系我们400-6263-698!

“给FPC接插件材料做一个分类”由仁昊伟业编辑整理，文中FPC接插件配图来自公司产品高清实拍，仅供用户免费查阅，请勿盗图，谢谢配合。

给FPC接插件材料做一个分类最先出现在jiechajian.net。

1.FPC接插件胶芯的功能是?；ざ俗樱?，连接时之导正，提供机构强度等，FPC接插件胶芯的制造过程一般是使用注塑工艺，材质多为PA9T材料。

2.FPC接插件舌片的功能是压接排线，绝缘，连接时之导正，提供机构强度等，FPC接插件舌片的制造过程一般是使用注塑工艺，材质使PA10T、PPS材料。

3.FPC接插件端子的功能是电子信号之导体传输，制造过程是使用冲压+电镀工艺(镀金或镀锡，提升产品的焊接能力)，材质使用磷青铜C5191材料。

4.FPC接插件焊接片的功能是元件定位、固定、增加强度等，制造过程也是使用冲压+电镀工艺(镀金或镀锡，提升产品的焊接能力)，材质使用青铜C2680材料。

谁知道FPC接插件结构原理最先出现在jiechajian.net。

回答(1).翻盖式装的多 翻盖式结构件相对较少，在占据空间一样情况下，可以带来最大的有效制冷空间

回答(2).抽屉好用，必须加厚。

回答(3).翻盖式的东西不容易掉出来，但是不好开启，如果桌子上放的东西，再开盖子就麻烦了，抽屉式的东西容易掉出来，但是即使桌子上摆满了东西，也可以再拿，个人认为抽屉式的好

回答(4).简单的说就是有一个像抽屉式的把它拉出来从上边接就是上接，从下边接就是下接。

读完上文之后，您对于“FPC接插件抽屉式和翻盖式存在着怎样的差异”应该有一个基本了解了，如果您还有“fpc抽屉式和翻盖式有什么区别”以外的问题，可以查阅网站上其他fpc接插件的文档，相信可以解决您的困惑。如需采购fpc接插件，请拨打我们的热线电话：400-6263-698，专业工程师辅助您的fpc产品采购工作顺利进行。

本文来源：http://www.qianxidianzi66.cn/10129.html

FPC接插件抽屉式和翻盖式有什么区别最先出现在jiechajian.net。

请问FPC接插件怎么维修最先出现在jiechajian.net。

其次：把黑色或是棕色的盖子拉开或是掀开;

最后：看排线是放在黑色或棕色盖子下面还是上面，如果是放在上面就是上接，放在盖子下面的叫下接。

这篇“FPC接插件连接方式如何区分上接和下接”的稿件由仁昊接插件厂家运营团队编辑整理，仅供本站用户免费查阅，请勿转载至其他商业用途，谢谢理解。
