bnc接插件三大重要性能主要是特性阻抗、频率、VSWR这三个方面，具体内容如下：
1、特性阻抗
BNC接插件的特性阻抗使用最多的是50Ω和75Ω两种。许多系列的BNC接插件同时有50Ω和75Ω两种规格。
一般性而言50ΩBNC接插件多用高频率，高性能产品上;75ΩBNC接插件多用频率较低的产品，频率多在4GHz以下，特别是消费性电子视频方面的较多。用户要根据自己的产品选择与之阻抗相匹配的BNC接插件。
2、频率
每种BNC接插件都有频率使用范围，用户要了解自己的产品工作频率来选择接插件。选择了低于要求工作频率的接插件会影响整机的电器性能;或者选择价格昂贵的高精度高频率的接插件造成浪费。要注意的是不同公司设计的接插件使用频率差异比较大，低劣的产品使用频率远远没有达到行业要求标准。选择接插件时用户要确认产品的电器性能说明。
3、VSWR
VSWR是BNC接插件的最重要的性能指标之一，是计量信号从接插件返回量的量度标准，它是一个矢量单位包括振幅和相位分量。同一型号的接插件在不同的使用频率上VSWR是不一样。一般来说，使用频率越高，VSWR也就越高。如果要知道BNC接插件的某一特定频率下的VWSR可以询问制造商。
现在您对于“bnc接插件重要性能”应该清楚了吧，在后面的知识科普计划中，仁昊运营团队会整理更多bnc相关的技术资料，上传至bnc技术专题中：http://www.qianxidianzi66.cn/category/bncask/。倘若您需要采购bnc接插件相关的产品，可以拨打我们的采购vip电话通道：400-6263-698，专业工程师免费为您服务。仁昊是国内知名的bnc接插件生产厂商，在射频领域有着较高的知名度，有着十四年的bnc系列产品生产经验，欢迎您与我们合作。
仁昊伟业科技除了bnc接插件产品之外，还能生产制造sma、smb、mmcx、tnc、f头、n头等各种射频产品，如今已涵盖了接插件的方方面面，可以全方位满足用户的产品需求，接受大批量的高端定制业务，承诺用户一年质保，有着完善的售后体系，在国内国外都有着过硬的口碑，因此，选择我们将会是一个明智的决定。
]]>
对于电子接插件的选择以下几点都要考虑清楚：
1、 明确自己的用途、规格、性能需求。
2、 根据使用环境考虑电流大小、耐温、耐寒、振动等因素
3、 空间、形状也很重要，它通常会控制所用的接插件产品类型
4、 插拔力等机械性能可以让厂家提供检测报告
5、 价格最后考虑，千万要注意廉价的接插件，后期引发的风险是巨大的，时间和精力都交代在后期返工的话就得不偿失了。
“你知道BNC接头怎么选择吗”这篇文章由仁昊小编为您整理，仅供本站用户免费查阅，请勿转载其他商业用途，谢谢配合。
]]>影响bnc射频接插件价格的因素主要有四个方面，分别是材质、采购数量、厂家标准、品牌，具体如下：
1、bnc接插件材质选择：
bnc射频接插件材料的选择、胶壳材料的选择、电镀材料的选择，这些都是影响接插件价格的重要因素，在用到金属材料就会有黄铜、磷铜、金、钯镍合金、锡等，塑胶材料一般用到LCP 、PBT、PA、PPE、PET等，还有分国产料和进口料。用到的材料不同价格也大不一样。
2、bnc射频接插件采购数量：
这个很好理解了，简单明了，数量多少很重要，因为在材质价钱到只做成本都会有大大节约。
3、bnc射频接插件厂家标准
降低制造成本一方面要规模性生产，这有助于将成本降下去，另一方面是提升产品的标准化程度，由于目前许多接插件是由不同接插件厂家定制开发的，成本就不太好控制，而且也会导致比较高的设计成本，如果都采用标准基础件，肯定会进一步降低它的价格。批量规模化、标准化的生产能对接插件价格也有一定的影响。
4、bnc射频接插件品牌选择
对于接插件厂家来说，品牌是一种无形的资产，品牌就是知名度。同样的一款产品，同样的品质，国际知名品牌与普通接插件生产厂商价格差距是几倍甚至十几倍。
读完上文之后，您对于“BNC射频接插件批发价格和那些因素有关”应该有一个基本认识了，如果您想了解更多射频系列产品价格方面的问题，可以拨打我们的400免费热线电话：400-6263-698，专业工程师向您提供本公司射频系列产品的价格情况。仁昊伟业科技，是一家专业的射频同轴接插件生产厂家，至今已有十四年的bnc接插件生产经验，我们所生产的bnc系列产品均通过ISO认证，符合国际环保要求，值得您的信赖。

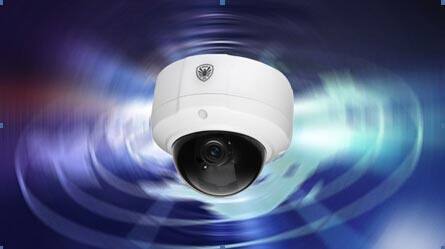

]]>由于SDI 的高清晰度、传输实时性等优势，最初应用于专业视频广播领域，近年来正越来越多的被安防领域所采用。但由于SDI 的数据传输数据率高，存储数据量大等特性，对部分原来采用IP 网络高清监控方案的安防从业者而言，在设计、应用等方面还存在一定的难度。为了帮助读者更全面地了解和设计SDI，本文介绍了如何选择适当的SDI 信号链器件，如何设计高性能的SDI 信号链，介绍了均衡器、电缆驱动器、重定时器的基本工作原理，PCB 布板和电源设计的建议以及TI 在SDI 领域的具体方案。
1. SDI 简介
SDI，串行数字接口，是用来传输标清、高清、3G 高清等无压缩数字视频信号的一个标准，当前最流行的SDI视频格式如表1所示。由于SDI具有高清特性，时延小，还可以重复利用已布网的模拟视频电缆等优势，正逐渐地被安防、监控等领域广泛采用。目前市面上SDI相关设备主要是SDI延长器、分配器、矩阵、多画面分割、编解码器、SDI光端机、DVR等。
在图像清晰度上SDI有无可比拟的优势
高清不仅仅意味着高的分辨率，还必须在超宽动态、白平衡、信噪比、亮度、对比度、锐利度等方面有优秀的表现。IP网络监控视频由于经过编码压缩，在上述图像质量、图像细节等方面都远不及无压缩的SDI.
SDI传输实时性强
SDI信号的传输不经过压缩环节，没有处理时延;不经过IP网络，不受网络时延的影响。
从模拟监控系统升级至SDI可以重复利用已有的布线系统
SDI也是采用同轴75欧姆的电缆和BNC接口，可以方便快捷的从传统的模拟监控系统升级至SDI，而无需像IP网络那样须重新布置网络，这种特性在模拟监控系统的升级改造中具有巨大的优势，因为施工改造IP网络对很多建筑而言是不允许的。
另一方面，SDI也有缺点，比如现阶段成本较高，数据存储量大，远距离传输设计难度较大等，但随着SDI被市场逐渐地广泛采用，上述缺点都会逐渐弱化。
2. SDI 器件的工作原理及TI 相关产品简介
图1 是一个典型的SDI 输入、输出和处理的应用框图，TI 能够提供相应的全套SDI 传输方案，它们分别是均衡器、线缆驱动器、重定时器、交叉开关矩阵、视频时钟、显示驱动、存储驱动和电源。
2.1均衡器
信号的高频成分经过PCB 走线或者电缆传输后相对于信号的低频成分会被衰减得更多，此现象被称为趋肤效应，它会破坏高速信号的信号完整性，使其眼图关闭并增加信号抖动。为了补偿趋肤效应，人们发明了均衡器、预加重器、去加重器来补偿传输线频率响应的不平坦性。图2 是一种传输线和均衡器的频率响应图，传输线模型在高频处会衰减得更多而均衡器在高频处有更高增益，将均衡器的高频增益设置成适当的值，传输线和均衡器串联后会形成在全频带内大致平坦的频率响应。
通常预加重器和去加重器用在高速数字信号传输的发射端，均衡器用在接收端，但在SDI 链路中只在接收端采用均衡器，且一般是自适应均衡器，而在发射端不采用预加重或去加重，因为SDI 设备间可能通过用户定义的任意长度的同轴电缆来连接，任意一个固定的均衡或者预/去加重值都无法灵活地满足各种电缆长度，且业内还没有自适应的预加重器和去加重器。另外，SDI 设备必须即插即用，不允许客户在应用现场手动设置合适的均衡值来得到最佳的电缆传输特性。 因此只有自适应均衡器是理想方案，自适应均衡器可以自动检测信号质量而相应的设置最佳的均衡值而得到最佳的传输通道频率响应。
图3 是均衡器的使用效果图，可以看出高速SDI 信号经过一段电缆或者PCB 走线后眼图和抖动性能被均衡器显着改善。
TI 提供支持SD、HD、3G SDI 全系列的均衡器，如表2 所示。
其中LMH0394 是一款极高性能的均衡器，它的竞争性分析如图4 所示，传输距离很长且功耗很低。
2.2重定时器
SDI 重定时器是用来自动检测输入信号类型，调整自身的PLL和CDR电路而恢复和整形出低抖动的时钟，再重新定时发送出接收到的SDI信号，以降低SDI信号的抖动。虽然均衡器也可以降低SDI信号的抖动，但它和重定时器是两种完全不同的器件，两者不可相互替代。均衡器的作用是通过增加高频增益使传输通道频率响应趋于平坦来改善眼图和信号抖动，而重定时器则是通过PLL和CDR来抑制和降低累加噪声。如果SDI传输通道很长或者传输过程中被其他噪声和干扰恶化，仅有均衡器还不足以改善信号的质量，此时在均衡器输出端再串接一个重定时器是一个理想的提高SDI信号质量的方案。图5描述了重定时器的去抖效果，可见眼图和抖动被明显改善。
TI 重定时器产品系列如表3 所示。
2.3线缆驱动器
SDI 线缆驱动器用来加强对线缆的驱动能力，提供标准的800mV 峰峰值输出电压摆幅，没有预加重和去加重功能。TI 的线缆驱动器系列如表4 所示。
文末，想提醒一下广大客户，在采购bnc接插件的时候，一定要选择正规的接插件厂家合作，这样才可以保证产品的质量。仁昊伟业科技有着十四年的bnc接头接插件生产经验，产品均通过ISO认证，并且承诺用户朋友一年质保，值得您的信赖。
本文来源：http://www.qianxidianzi66.cn/9162.html
]]>
本文来源：http://www.qianxidianzi66.cn/8509.html
]]>
本文来源：http://www.qianxidianzi66.cn/8412.html
]]>
1、bnc只是接口方式，SDI是传输协议
2、SDI传输通常使用bnc接口
3、bnc接口同样多用于模拟传输
4、SDI接口是串行数字接口(serial digital interface)的首字母缩写。 串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。

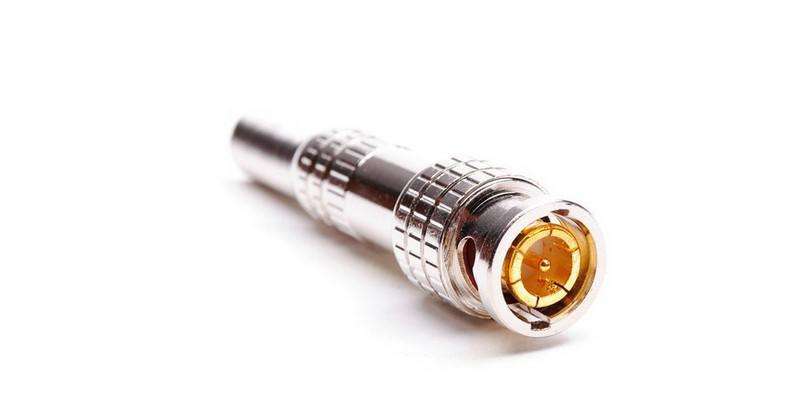

5、BNC接头，是一种用于同轴电缆的接插件，全称是Bayonet Nut Connector(卡扣配合型接插件，这个名称形象地描述了这种接头外形)，又称为British Naval Connector。
关于bnc接口是不是sdi接口的问题就介绍到这了，更多与bnc接口相关的问题，我们的工程师会陆续整理发布在官网，感兴趣的用户到时候可以前往查阅。仁昊是一家专业的bnc射频接插件制造商，至今已有十四年的射频同轴接插件生产经验，我们所生产的每一款bnc接口产品均通过ISO认证，符合行业标准，质量可靠，欢迎广大客户前来采购。
本文来源：http://www.qianxidianzi66.cn/8401.html

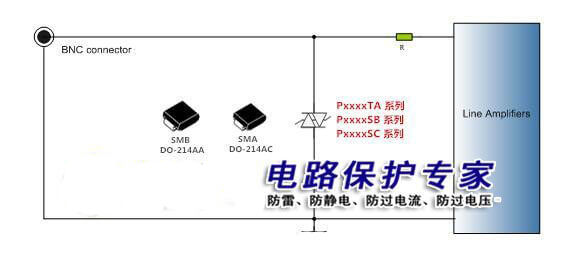

]]>一、方案防护电路图
1.雷雨天气频繁
2.网络通信设备遭受雷击后危害严重
3.浪涌防护等级要求高
1.本方案采用一颗TSS，残压低，结电容小，不影响数据的传输。
2.满足ITU.K.21等浪涌测试标准。
3.可通过 ITU.K.21 10/700μs-5/320μs 40Ω 6KV浪涌测试。另外，耐压等级与TSS选型有关。

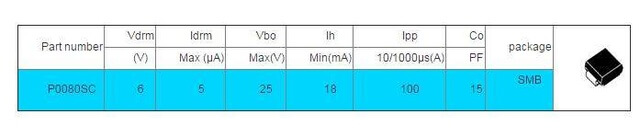

四、使用?；て骷?/p>

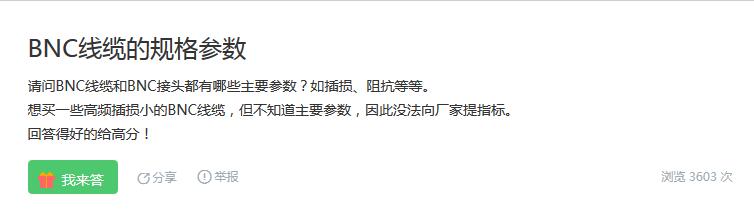

请问BNC线缆和BNC接头都有哪些主要参数?如插损、阻抗等等。想买一些高频插损小的BNC线缆，但不知道主要参数，因此没法向厂家提指标。回答得好的给高分!

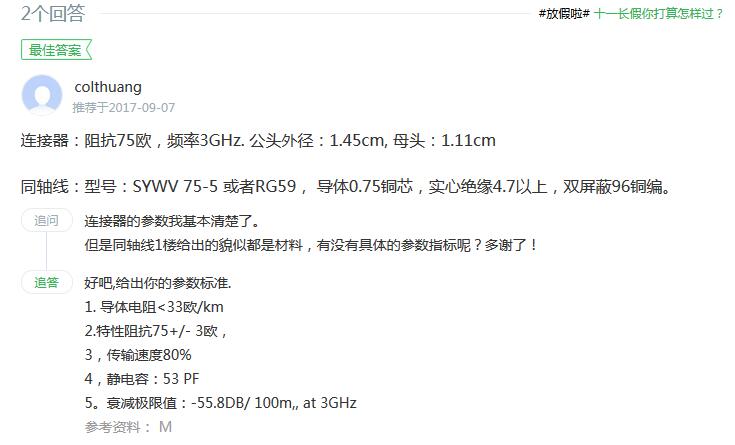

接插件：阻抗75欧，频率3GHz. 公头外径：1.45cm, 母头：1.11cm
同轴线：型号：SYWV 75-5 或者RG59， 导体0.75铜芯，实心绝缘4.7以上，双屏蔽96铜编。
用户问题追述：
接插件的参数我基本清楚了。但是同轴线1楼给出的貌似都是材料，有没有具体的参数指标呢?多谢了!
网友回答：
好吧,给出你的参数标准.1. 导体电阻<33欧/km2.特性阻抗75+/- 3欧，3，传输速度80%4，静电容：53 PF5。衰减极限值：-55.8DB/ 100m,, at 3GHz

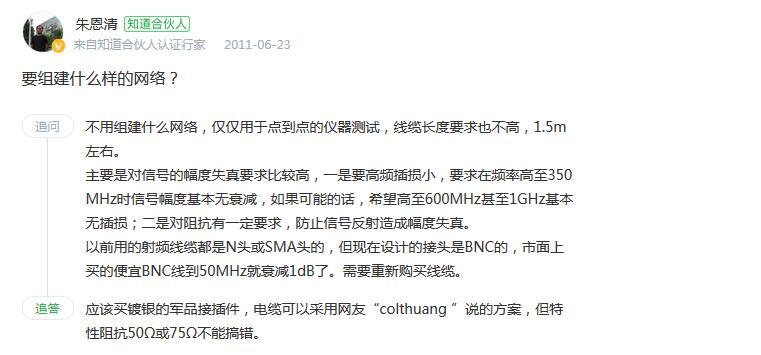

不用组建什么网络，仅仅用于点到点的仪器测试，线缆长度要求也不高，1.5m左右。主要是对信号的幅度失真要求比较高，一是要高频插损小，要求在频率高至350MHz时信号幅度基本无衰减，如果可能的话，希望高至600MHz甚至1GHz基本无插损;二是对阻抗有一定要求，防止信号反射造成幅度失真。以前用的射频线缆都是N头或SMA头的，但现在设计的接头是BNC的，市面上买的便宜BNC线到50MHz就衰减1dB了。需要重新购买线缆。
网友回答：
应该买镀银的工防品接插件，电缆可以采用网友“colthuang ”说的方案，但特性阻抗50Ω或75Ω不能搞错。
热销产品：防水接插件?|?bnc接插件?|?sma接插件?|
]]>

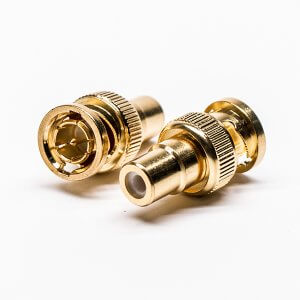

同轴线BNC头穿墙母头转MCX弯式公头接RG316线
仁昊伟业首席工程师指出：每种射频接插件都有频率使用范围，用户要了解自己的产品工作频率来选择接插件。选择了低于要求工作频率的接插件会影响整机的电器性能;或者选择价格昂贵的高精度高频率的接插件造成浪费。要注意的是不同公司设计的接插件使用频率差异比较大，低劣的产品使用频率远远没有达到行业要求标准。选择接插件时用户要确认产品的电器性能说明。
bnc接插件最高支持频率是多少——每种射频接插件都有个最高工作频率限制，有些商业或75n的设计有最低工作频率限制。除电气性能外每种接口形式部有其独特之处，如: BNC为卡口连接，安装方便及价格低廉在低性能电气连接中得到广泛使用;SMA、TNC系列为螺母连接，满足高振动环境对接插件的要求，SMB具有快速连接断开功能，因而越来越受到用户青睐。
关于bnc接插件最高支持频率是多少这个问题，仁昊工程师就介绍到此了，了解更多关于bnc接插件性能属性方面的内容，可以进入我们的产品专题展示页面，页面上有详细的bnc接插件产品的性能信息展示。如需采购bnc防水接插件相关产品，可以拨打我们的热线电话:400-6263-698，专业工程师辅助您的采购工作。
]]>
