当我们使用射频电缆组件和转换器时，要想提高产品的使用寿命，有六个方面需要引起我们的注意，具体内容如下：

1) 不要用钳子固定射频接插件。

几乎每种尺寸的射频接插件都有适合的扳手，当然这是指六角形螺帽的插头，而圆形的螺帽则只能用手装拆了。无论尖嘴钳或者老虎钳，都无法掌握接插件的正确力矩，并且会损坏接插件。应使用力矩扳手来紧固接插件。很多螺套尺寸为8mm的六角形接插件可以用力矩扳手来紧固和拆卸，紧固的力矩宁可小于其规定的力矩，但不能更大。

2) 射频接插件的清洁。

要用蘸有酒精的棉签来清洗接插件，但不要用棉签去清洗空气介质接插件的内导体，如3.5mm和2.92mm等。

3) 遵循木桶原理-使用满足测试要求的转接器和电缆即可。

尽可能不要使用比当前的测试频率高出很多的射频转接器和测试电缆。比如在测试蜂窝基站的杂散信号时(这项测试通常要求至12.75GHz)，可采用18GHz的SMA接口的测试电缆和转接器，而不要采用40GHz的2.92mm接口的电缆和转接器。

4) 不要将校准件中的转接器用于普通测试。

校准件中的转接器，如N(f-f)、SMA(f-f)，这类精密转接器的回波损耗典型值小于-34dB，只能用于S参数测量的直通校准，千万不要将其用于正常测试中的转接。没有的话，宁可花钱去买一个。

5) 掌握正确的操作姿势。

从仪器上拔下测试电缆组件时，一定要抓在接头上，千万不要抓在电缆根部往外拉，这样很容易造成电缆和接头连接处的故障。小天见过的电缆故障，这部分原因占了较大比例。

6) 给转接器戴上?；っ?。

那些外螺纹的接插件，如N(f)和SMA(f)，容易被磨损。尤其是SMA(f)，不小心掉在地上的话，螺纹很容易变形。因此用完后最好随手给接插件戴上塑料保护帽，同时还能起到防尘的作用。

关于“使用射频电缆组件和转换器时要注意啥”就介绍到这里了，后续仁昊运营团队会编辑整理更多射频电缆组件和转换器使用方面的知识，您可以上我们的新闻中心查阅，每周会有固定的更新。如果您需要采购射频电缆组件、射频转接头等产品，请拨打我们的热线电话：400-6263-698，专人辅助您的采购工作，为您省时省心。仁昊伟业科技，十四年的射频电缆组件、射频转接头、射频接插件生产经验，产品均通过了ISO认证，符合国际环保要求，承诺一年内免费质保。

本文来源：http://www.qianxidianzi66.cn/17413.html

射频电缆组件和转换器使用注意事项汇总最先出现在jiechajian.net。

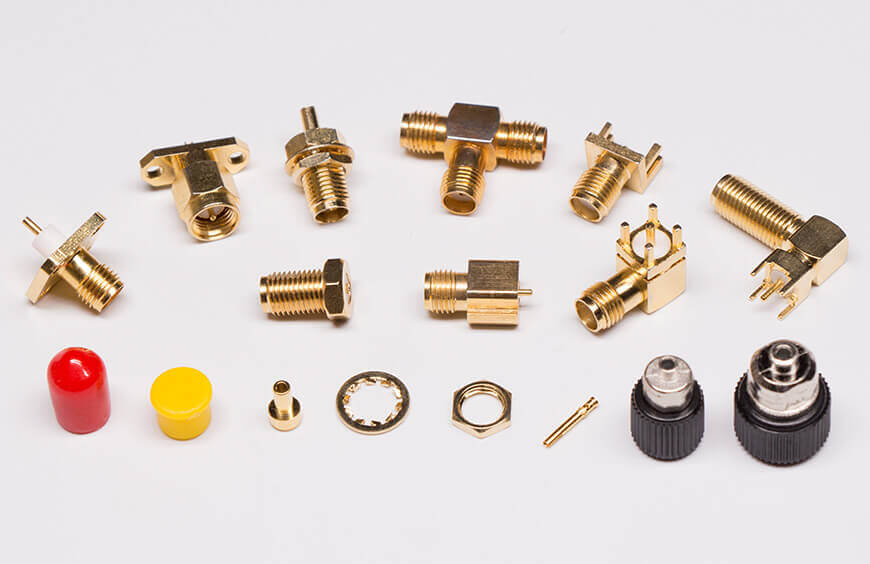

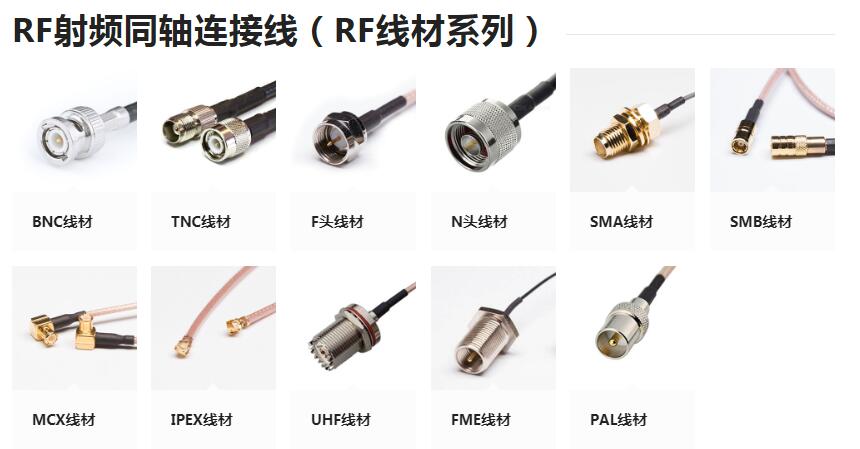

当我们在地下停车场停车的时候，当我们在超市购物的时候，当我们穿过大厦走廊的时候，有没有发现射频接插件的影子呢？在这些场所，射频、微波的应用是非常广泛的，从热门的sma接头产品到平常少见的SMP接头产品，种类繁多，让仁昊伟业科技的小编都看得眼快化了，下面仁昊伟业就来为您总结一些射频电缆接头的常见类型。

读完上文之后，您对于“射频电缆接头常见类型”应该有个基本认识了，更多射频电缆接头相关的技术知识，仁昊工程师会继续为您整理发布在资讯频道供您查阅。仁昊伟业科技十四年来，一直专注于射频电缆接头领域，产品销往全球上百个地区，在国际上有着良好的口碑，并且我们还具备生产40GHZ/65GHZ射频测试级别线缆及工防级别产品的能力。如果您有关于射频同轴电缆接头方面的疑问，请拨打我们的热线电话：400-6263-698，专业工程师免费为您服务。

本文来源：http://www.qianxidianzi66.cn/17291.html

这些射频电缆接头的常见类型你都清楚吗最先出现在jiechajian.net。

与工程师对话：400-6263-698

(一)、同轴电缆的技术参数

1 、单元护套外径、外导体(编织线)外径、内导体外径，这三个尺寸是与相应的同轴头配合使用的关键参数。

2 、电气参数：特性阻抗、绝缘界电强度、衰减常数、回波损耗等。

3 、特性阻抗为75欧姆的同轴电缆一般用于视频或其他300MHz以下频率的数字信号传输，主要用于大长度电缆的光网络系统

(二)、同轴电缆传输距离

电信号在电缆中的最长传输距离与该电接口的输出口规范、输入口规范、同轴线的 衰减有关。

传输系统中的这些电缆和接头常用于交换机中继模块与DDF的连接、光网络设备的电接口与DDF的连接、适配器与DDF的连接等。常见的有75欧姆的2M/45M/155M中继线，均采用同轴电缆。

关于“射频同轴电缆接头与线缆性能及型号应用”就介绍到这里，在我们的《线缆之窗》频道还有更多相关的技术文档供您免费查阅。如需采购射频同轴电缆线缆相关的产品，可以进入仁昊的射频线材产品频道查看产品详情。仁昊接插件厂家，是一家专业的射频接插件及线材制造商，有着丰富的射频系列产品生产制造经验，可快速解决各种射频产品生产难题，帮助客户少走弯路，为客户提供更高品质的产品，承诺一年质保，值得信赖。

科普射频同轴电缆接头与线缆性能及型号应用最先出现在jiechajian.net。

同轴电缆由内部导体环绕绝缘层以及绝缘层外的金属屏蔽网和最外层的护套组成。这种结构的金属屏蔽网可防止中心导体向外辐射电磁场，也可用来防止外界电磁场干扰中心导体的信号。

结构示意图：

第一代同轴电缆：实芯聚乙烯材料作绝缘介质的同轴电缆

特点：工艺简单、衰减大。

第二代同轴电缆：化学发泡聚乙烯材料作绝缘介质的同轴电缆

特点：发泡度50%以下，而且有化学发泡剂残留物，影响介电性能。

第三代同轴电缆：藕芯纵孔聚乙烯材料作绝缘介质的同轴电缆

特点：衰减较前二代都低，但藕状体易渗水，国外规定其使用寿命为五年。

第四代同轴线缆：物理发泡聚乙烯材料作绝缘介质的同轴电缆

特点：发泡度高达80%，衰减特小，微孔密闭，性能稳定，使用寿命长。

本文来源：http://www.qianxidianzi66.cn/8815.html

说说同轴电缆结构特点及发展简史最先出现在jiechajian.net。

a. 若摄像机到监控主机(图像处理器、矩阵控制主机或数码录像机)的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。

b. 对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。

c. 如果摄像机安装在室外(如大院门口或停车场等)，线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器(因为加装防雷设备会造成工程总造价的增加)，即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地(室外摄像机要单独打地线，监控室的视频避雷器可统一接地)，以防止感应雷对设备造成损坏。

2、 控制线敷设注意事项

a. 在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可采用RVV6×0.5护套线，;当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4×0.5护套线。 如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。

b. 在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。解码器一般安装在摄像机旁，解码器与数码录像机采用RS485总线进行通信。布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。接线示意图如下：见基础知识内的相关帖。 解码器有AC 220V和AC 24V两种供电类型，若选用AC 24V解码器，则一般由AC 24V变压器统一供电。特别需要注意的是，由于有些解码器输出的DC 12V电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机(12V)供电。

3、 摄像机电源线敷设注意事项

市面上采用DC 12V供电的普通摄像机工作电流约为200~300mA，一体化摄像机为350~400mA。如果摄像机的数量较少(5台以内)且摄像机与监控主机的距离较近(少于50米)，每台摄像机可单独布RVV2×0. 5电源线到监控室并用小型变压器供电。如果摄像机的数量较多，则应采用大功率的12V直流稳压电源集中供电。 在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降(俗称“线损”，规格为1mm的铜导线每100m的电阻是1.8Ω)。对于一幢楼的监控，施工时一般用2条2.5~6mm的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。对于楼层各摄像机的供电，可由该层线井引1条RVV2×1或RVV2×1.5(若该层的摄像机数量超过6台)电源线给摄像机供电，或用RVV2×0.5护套线一一对应供电。

热销产品：防水接插件?|?bnc接插件?|?sma接插件?|

本文来源：http://www.qianxidianzi66.cn/

不同环境下线缆铺设注意事项最先出现在jiechajian.net。

电线电缆常用的铜、铝杆材，在常温下，利用拉丝机通过一道或数道拉伸模具的?？祝蛊浣孛婕跣?、长度增加、强度提高。拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。

2.单丝退火

铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、降低单丝的强度，以符合电线电缆对导电线芯的要求。退火工序关键是杜绝铜丝的氧化.

3.导体的绞制

为了提高电线电缆的柔软度，以便于敷设安装，导电线芯采取多根单丝绞合而成。从导电线芯的绞合形式上，可分为规则绞合和非规则绞合。非规则绞合又分为束绞、同心复绞、特殊绞合等。

为了减少导线的占用面积、缩小电缆的几何尺寸，在绞合导体的同时采用紧压形式，使普通圆形变异为半圆、扇形、瓦形和紧压的圆形。此种导体主要应用在电力电缆上。

4.绝缘挤出

塑料电线电缆主要采用挤包实心型绝缘层，塑料绝缘挤出的主要技术要求：

4.1.偏心度：挤出的绝缘厚度的偏差值是体现挤出工艺水平的重要标志，大多数的产品结构尺寸及其偏差值在标准中均有明确的规定。

4.2.光滑度：挤出的绝缘层表面要求光滑，不得出现表面粗糙、烧焦、杂质的不良质量问题

4.3.致密度：挤出绝缘层的横断面要致密结实、不准有肉眼可见的针孔，杜绝有气泡的存在。

成缆工艺设备

5.成缆

对于多芯的电缆为了保证成型度、减小电缆的外形，一般都需要将其绞合为圆形。绞合的机理与导体绞制相仿，由于绞制节径较大，大多采用无退扭方式。成缆的技术要求：一是杜绝异型绝缘线芯翻身而导致电缆的扭弯;二是防止绝缘层被划伤。

大部分电缆在成缆的同时伴随另外两个工序的完成：一个是填充，保证成缆后电缆的圆整和稳定;一个是绑扎，保证缆芯不松散。

6.内护层

为了?；ぞ迪咝静槐活八砩?，需要对绝缘层进行适当的保护，内护层分：挤包内护层(隔离套)和绕包内护层(垫层)。绕包垫层代替绑扎带与成缆工序同步进行。

7.装铠

敷设在地下电缆，工作中可能承受一定的正压力作用，可选择内钢带铠装结构。电缆敷设在既有正压力作用又有拉力作用的场合(如水中、垂直竖井或落差较大的土壤中)，应选用具有内钢丝铠装的结构型。

8.外护套

外护套是?；さ缦叩缋碌木挡惴乐够肪骋蛩厍质吹慕峁共糠?。外护套的主要作用是提高电线电缆的机械强度、防化学腐蚀、防潮、防水浸人、阻止电缆燃烧等能力。根据对电缆的不同要求利用挤塑机直接挤包塑料护套。

热销产品：防水接插件?|?bnc接插件?|?sma接插件?|

本文来源：http://www.qianxidianzi66.cn/

用户咨询线缆的制造基本流程是怎样的最先出现在jiechajian.net。

用途：仪器、仪表、对讲、监控、控制安装

RG ：物理发泡聚乙烯绝缘接入网电缆

用途：同轴光纤混合网( HFC )中传输数据模拟信号

UTP ：局域网电缆

用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网

KVVP ：聚氯乙烯护套编织屏蔽电缆

用途：电器、仪表、配电装置的信号传输、控制、测量

SYWV ( Y )、 SYKV ：有线电视、宽带网专用电缆

结构：(同轴电缆)单根无氧圆铜线 + 物理 发泡聚乙烯(绝缘) + (锡丝 + 铝) + 聚氯乙烯(聚乙烯)

RVV ( 227IEC52/53 )： 聚氯乙烯绝缘软电缆

用途：家用电器、小型电动工具、仪表及动力照明

AVVR： 聚氯乙烯护套

用途：安装用软电缆

SBVV HYA： 数据通信电缆(室内、外)

用途：电话通信及无线电设备的连接以及电话配线网的分线盒接线用

RV 、 RVP： 聚氯乙烯绝缘电缆

RVS 、 RVB：平行或对绞多股软线

用途：家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆

BV 、 BVR 聚氯乙烯绝缘电缆

用途：适用于电器仪表设备及动力照明固定布线用

RIB 音箱连接线(发烧线)

KVV 聚氯乙烯绝缘控制电缆

用途：电器、仪表、配电装置信号传输、控制、测量

SFTP双绞线传输电话、数据及信息网

UL2464电脑连接线

VGA 显示器线

SYV 同轴电缆 无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)

SDFAVP 、 SDFAVVP 、 SYFPY 同轴电缆，电梯专用

JVPV 、 JVPVP 、 JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆

仁昊接插件厂商提供各种各样的射频线材、天线产品，接受这些产品的大批量定制服务，如果您有射频线材线缆、天线等相关产品的采购定制需求，请拨打我们的热线电话：400-6263-698，专业线缆工程师辅助您的产品采购工作。更多射频线材线缆知识，请点击进入线缆知识http://www.qianxidianzi66.cn/news/频道查看更多。仁昊伟业科技，专业的线缆、天线制造商，已有十三年的产品生产经验，通过了ISO认证，符合国际环保要求，一年质保，交期可控，值得信赖。

热销产品：防水接插件?|?bnc接插件?|?sma接插件?|

本文来源：http://www.qianxidianzi66.cn/

关于线缆的英文代号概念及用途最先出现在jiechajian.net。

1、射频电缆的定义

射频是RadioFrequency的缩写，简称“RF”，是一种高频交流变化电磁波的简称，表示可以辐射到空间的电磁频率，频率范围在300KHz～30GHz之间。射频电缆是传输射频范围内电磁信号或能量的电缆的总称。

2、射频电缆的分类

按结构划分，射频电缆主要可以分为同轴电缆和对称电缆两大类。同轴电缆由两个间隔有绝缘层的同心导体外加护套构成，内导体传输的信号由外导体屏蔽，减少信号干扰并保证传输效果。对称电缆由两条相互绝缘的导线按照一定的规格互相缠绕，从而抵消相互之间的辐射，降低噪声干扰，保证信号传输效果;多根对称电缆组合在一起为数据电缆。

按照用途划分，射频电缆可划分为75欧姆同轴电缆、50欧姆同轴电缆和数据电缆三大类，75欧姆同轴电缆主要用于传输有线视频信号，50欧姆同轴电缆主要用于传输高功率无线通信信号，数据电缆主要用于传输数据信号。

二、产品的用途

射频电缆主要应用于有线和无线通信领域，包括广播电视通信系统、固定网络通信系统以及移动网络通信系统。

三、行业发展现状

据公司市场营销部测算，2012年度，国内75欧同轴电缆市场需求量达467万公里，数据电缆需求达1,430万箱;预计到2018年，国内同轴电缆市场需求量将达到721万公里，数据电缆需求量将增长至2,410万箱。

经过多年发展，在射频电缆市场上形成三类优势企业参与竞争：品牌服务商、专业制造商和少量大型综合企业。

大型综合企业经过多年发展，品牌优势突出，能够对下游客户提供整体解决方案，如安费诺、百通、康普等。品牌服务商则利用其对细分市场的了解，对终端客户提供专业化支持及售后服务，如Anixter(AnixterInternationalInc.)、Graybar(GraybarServices,Inc.)和WESCO(WESCOInternational,Inc.)等。专业制造商则专注于产品设计、研发和制造领域，为大型综合企业和品牌服务商提供制造服务。其他类型企业，仅具有一定的生产和销售能力，缺乏设计能力、材料及工艺研究能力、缺乏专业支持能力及品牌，或生产低端产品、从事贴牌生产，产品品质和性能与专业制造商相比，均存在较大差距。

五、行业未来的发展方向

(1)高频化能够实现更高速率，提供更多应用

信号在传播时候具有一定频率。信号传输频率的最大值、最小值之差称为带宽，即信号频谱的宽度，又称为频段。各类信号在不同频率上传输，以避免相互串扰。在无线领域，射频电缆的应用领域可以细分为航空通信、航海通信、陆地通信、广播电视、无线电导航等多种不同的业务，每种业务都规定有一定的频段。在有线信号传输领域，15~40MHz频段用来传播电话信号，110~860MHz用于传播电视信号，860MHz以上为备用频段，用于实现更多应用。

各类通信应用的不断多样化和个性化，要求通信网络具有更快的传输速度，而传输速度与信道频段、信号功率正相关。拓宽信道频段，实现网络高频化，能够有效提高数据传输速度，实现更多应用，因此如何适应高频化的传输环境成为射频电缆及相关配套产品重要发展方向。

(2)应符合环保节能发展要求

高频信号具有较为明显的趋肤效应，因此，同轴电缆内导体可以采用铁或铝材料镀铜的工艺，即铜包钢或铜包铝结构，一方面能够减轻电缆重量，另一方面能够实现70%以上稀缺铜资源节约。射频电缆通过材料改进及工艺优化，能够通过更少的原材料消耗实现同等设计性能。高频头通过主体和放大?？榈慕峁辜暗缏飞杓?，能够减少铝壳消耗、元器件数量，从而实现资源节约。

(4)射频电缆品质向低损耗、一致性、抗干扰方向发展

信号在介质内传播时，部分信号泄漏或转化为热量，因此会出现损耗，即信号衰减。信号衰减主要与绝缘介质的介电常数和信号频率相关。绝缘介质效果越好，介电常数值越小，信号衰减也就越低。在高频信号传输系统下，衰减程度会成倍增加，对电缆的性能要求也就越高。

(5)企业需顺应生产工艺、技术标准的高要求

高品质射频电缆用铜包钢，在拉伸弯折后仍应做到表面镀铜均匀，厚度一致且达标，以保证高频信号传输质量。生产铜包钢时，应做到钢丝表面的油污和氧化膜的彻底消除，才能保证预镀层的稳定;定期分析和调配预镀溶液、主电镀液的成分配比，才能保证铜镀层稳定、均匀;生产时温度合适，电流密度稳定匹配才能保证镀层质量。

综上，节能环保、高品质、高频电缆及配套产品符合行业发展方向，其工艺要求复杂、精度要求较高、材质要求严格，且涉及多道流程，只有具有较强技术开发能力、制造能力和先进管理能力的企业才能够生产制造。

六、射频电缆行业市场发展趋势

技术演进和政策鼓励是通信及其相关产业发展的强大驱动力。持续演进的新概念、新技术和新模式，则驱动着射频电缆行业突破障碍，不断发展。

(1)三网融合促进射频电缆需求持续增长

①三网融合打破了广电和电信运营商的垄断

②各大运营商之间竞争加剧，优质射频电缆需求持续增长

(2)75欧姆同轴电缆市场需求持续增长

①有线电视和卫星电视用户持续增长，带动射频电缆需求增长

②高频、优质同轴电缆将受益于全球广播电视数字化和高清化③同轴电缆长期内仍将是接入网使用的主要产品

(3)数据电缆市场需求持续增长

进入21世纪，信息产业迅猛发展，互联网及信息传输技术日益成熟，全球范围内固定宽带接入用户数量快速上升。根据国际电信产业咨询公司Ovum数据，截至2010年末，全球固定宽带用户数量已达到5.10亿户，到2016年将增加至7.76亿户，年均复合增长率超过7%。

采用高速宽带接入是通信运营商的战略选择，运营商的业务拓展依赖于带宽的提高。数据流量呈几何式增长，并主要以固定网络的方式实现。根据思科系统公司(CiscoSystems,Inc.)预测，从2012到2017年，全球固定网络实现的数据流量年复合增长率为21%，201年将达到每月81,818PB。

建筑智能化带动了室内综合布线市场的迅猛发展，其核心是以计算机网络为主要通信手段，通过对建筑物内语音、数据、视频图像等系统布线统筹考虑，使语音和数据通信设备、交换设备和其它信息管理系统彼此相连，以智能化系统集成实现对各子系统进行综合配置和综合管理。一方面全球范围内智能建筑建设规模不断增长，综合布线系统安装量逐年提升;另一方面，从传输速率上看，综合布线系统正在经历由百兆向千兆和万兆发展的过程，在转变过程中，需要使用传输速度更快、环境性能更好的数据电缆以满足系统的要求。

随着全球对高清电视(High-definitiont elevision,HDTV)及高画质节目需求的不断增加，以及地区性、多语言频道的快速增长，目前卫星电视直播运营商提供上万个电视和广播频道，这无疑大大增加了对接收卫星电视节目信号的高频头及卫星电视接收机的需求。

据Idate研究报告，2013年，全球共计4.02亿卫星电视用户，预计到2018年，全球卫星电视用户数量将达到5.29亿户，年均复合增长率达5.61%。2013年至2018年，付费卫星电视用户和数字卫星电视用户数量年均复合增长率分别为5.89%和7.09%，增长快于其他类型用户。预计到2018年，全球付费卫星电视用户和数字卫星电视用户数量将分别达到2.91亿和5.27亿。卫星电视的用户数量增长和数字化转化将大大带动高频头市场的快速成长。

仁昊伟业科技，是一个专业的射频接插件生产厂商，至今为止已有十三年的生产经验了，我们可以快速解决各种射频接插件生产过程中的难题，全方位满足用户射频接插件的采购需求，承诺一年内所有射频接插件产品免费质保的服务。
