BNC接插件(英语:Bayonet Neill-Concelman,直译为“尼尔-康塞曼卡口”)是一种常见RF接插件,主要用于射频信号的传输,包括模拟或数字视频信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接。在消费电子领域,用于视频信号传输的BNC接插件已为RCA端子取代,通过简单的转接器,RCA端子就可以在只具备BNC接插件的设备上使用。主要应用于天线、线材电缆、汽车、收音机、视频、广播、电信、卫星通信、监视器、收音机、基站、医疗设备、检测设备、闭路电视、电视、高清电视等领域。
仁昊伟业科技供应各种常见高性能bnc接头、bnc接口、bnc插座,更多未列出BNC接插件产品,请联系我们索取更详细资料。
- 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;
- 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;
- 卡口式连接方式,便于快速插拔使用,方便快捷;
bnc接插件产品展示

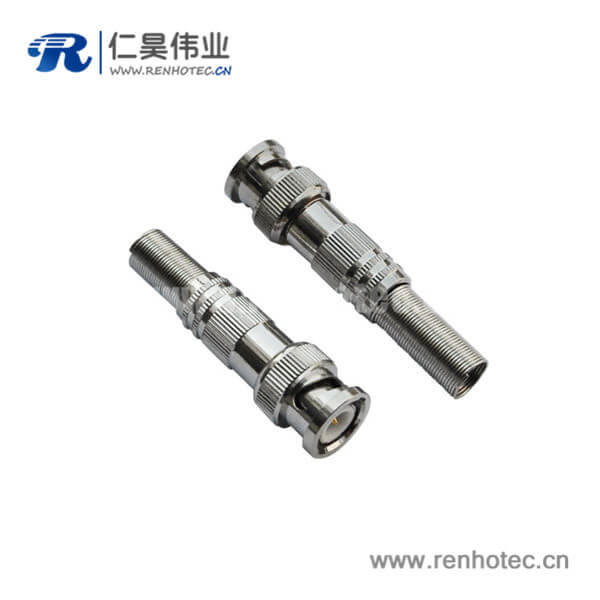

bnc公头接插件压接式50欧姆和75欧姆直式射频同轴

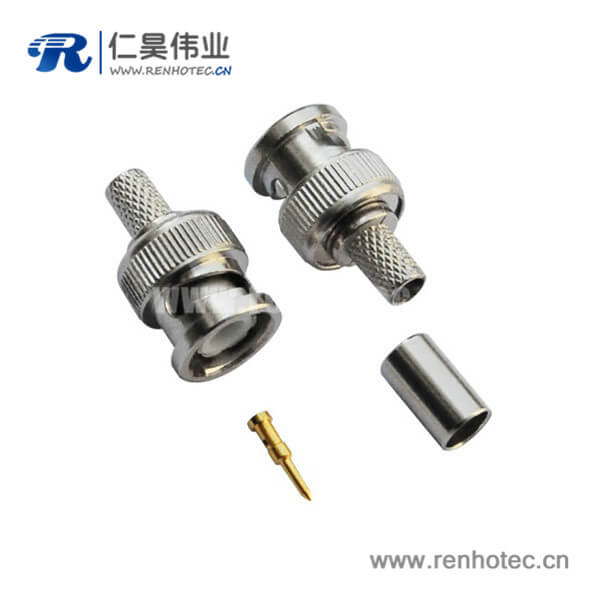

压接式BNC接线射频接插件直式公头

BNC射频同轴弯式公头电缆接插件

bnc接口焊接直式锌合金 公头射频同轴接插件

压接型BNC电接插件防水直式穿墙射频同轴接线

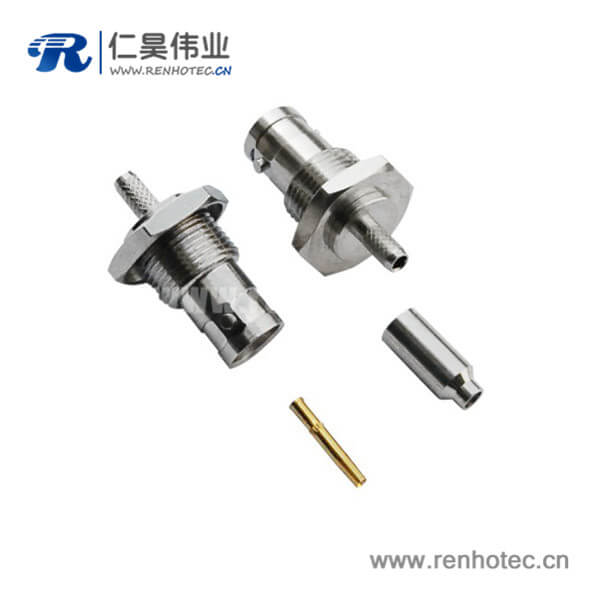

BNC压接直式母头锌合金接线射频同轴接插件

直式穿墙BNC射频同轴接插件母头电缆

BNC直式射频同轴电缆 锌合金母头50欧姆

同轴电缆 bnc接插件射频 直式公头

bnc单芯接插件直式穿墙锌合金射频同轴电缆

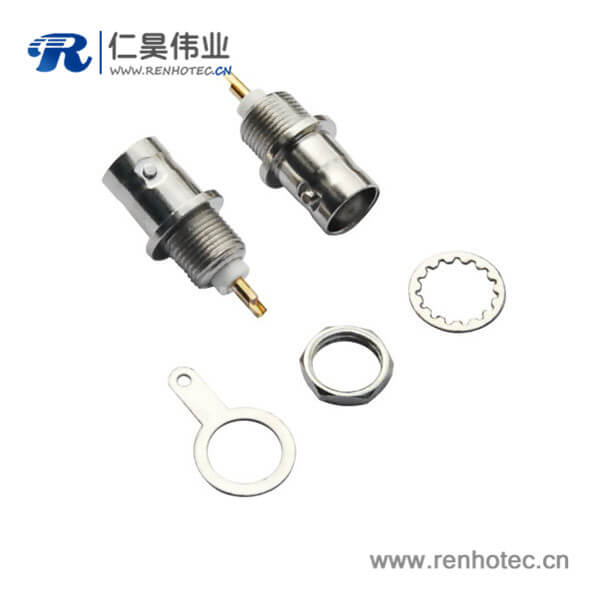

BNC直式穿墙锌合金射频同轴接插件母头

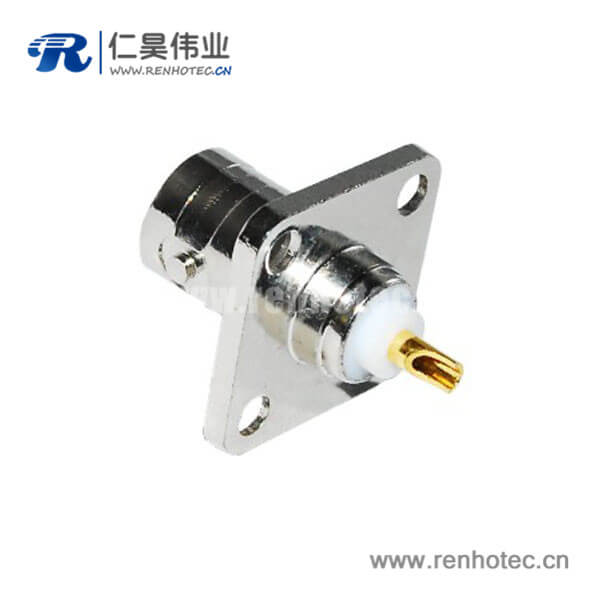

BNC4孔方形法兰母头直式锌合金射频同轴接插件

BNC直式锌合金母头射频同轴面板安装

BNC直式锌合金反极插头射频同轴接插件PCB板端

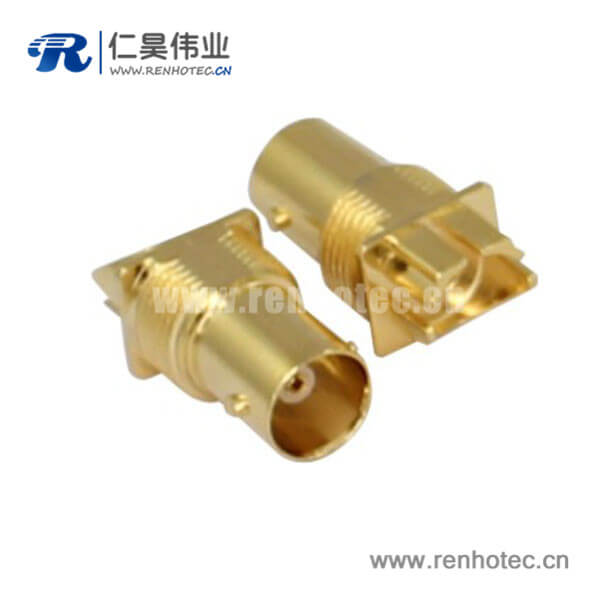

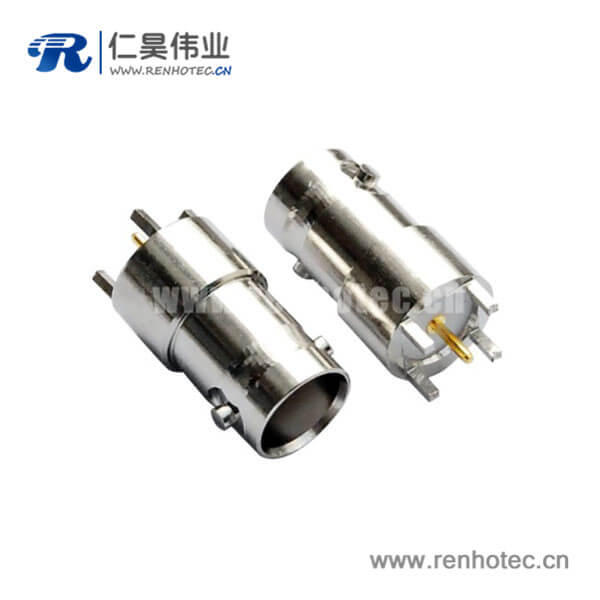

BNC射频同轴接插件直式母头镀金PCB贴板

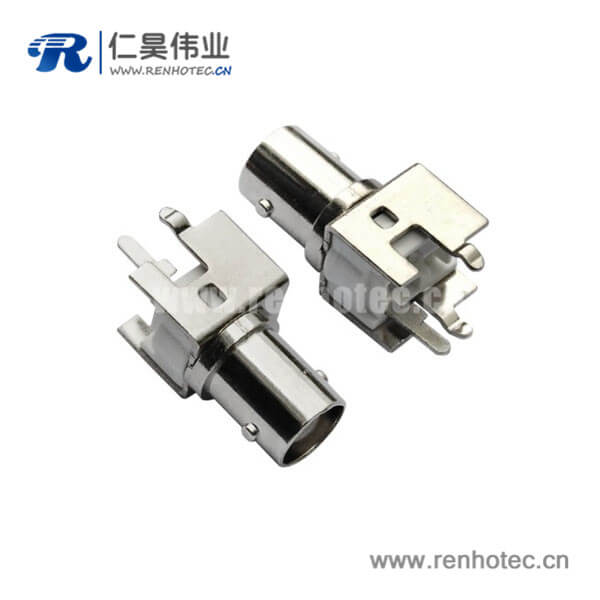

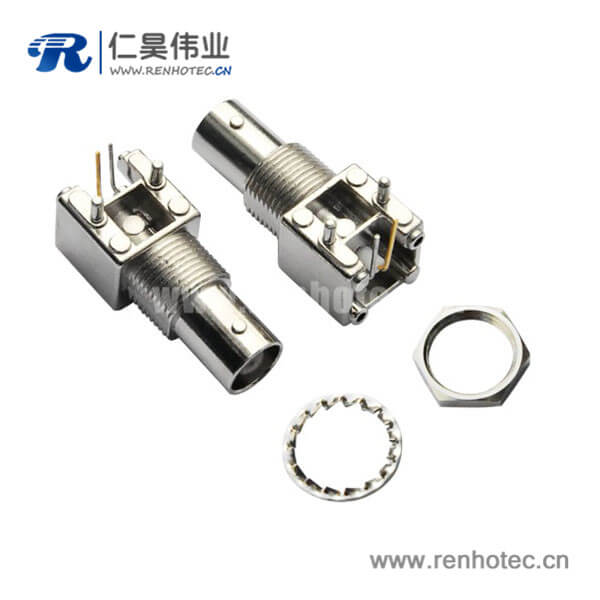

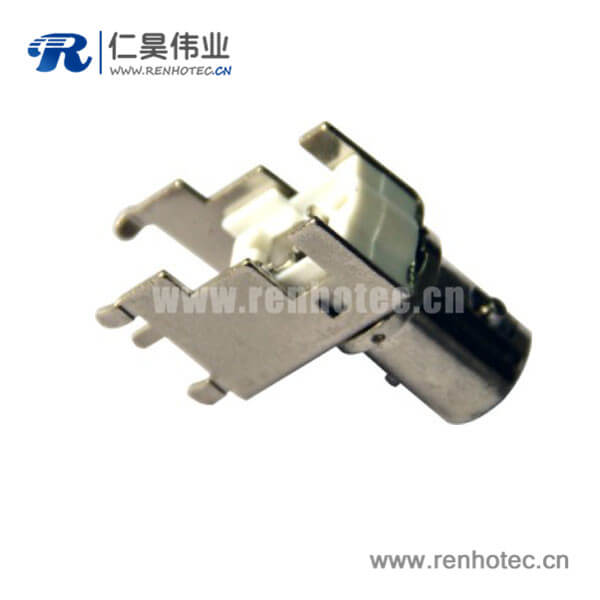

BNC母头弯式射频同轴接插件接PCB板端

BNC接插件PCB板端弯式射频同轴穿墙锌合金

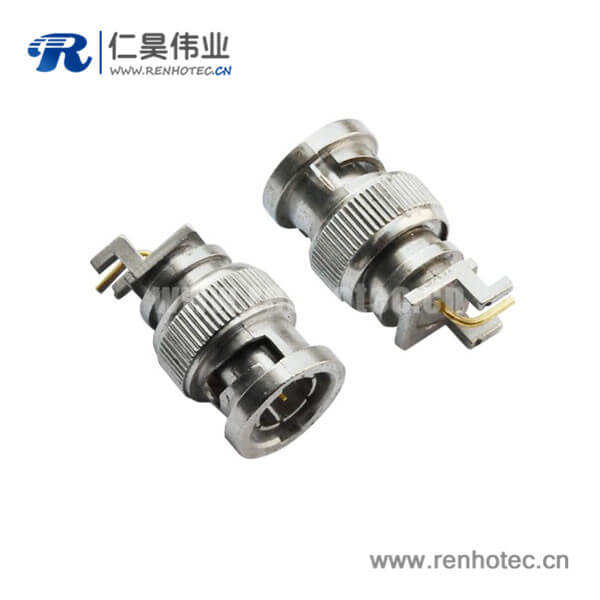

BNC公头50欧姆弯式射频同轴接插件接PCB板端

bnc同轴射频接插件锌合金穿墙母头接PCB板

bnc同轴接口弯式射频同轴锌合金母头PCB板端

bnc电阻50欧姆直式母头射频同轴接插件PCB

bnc母座弯式射频同轴锌合金接PCB板端

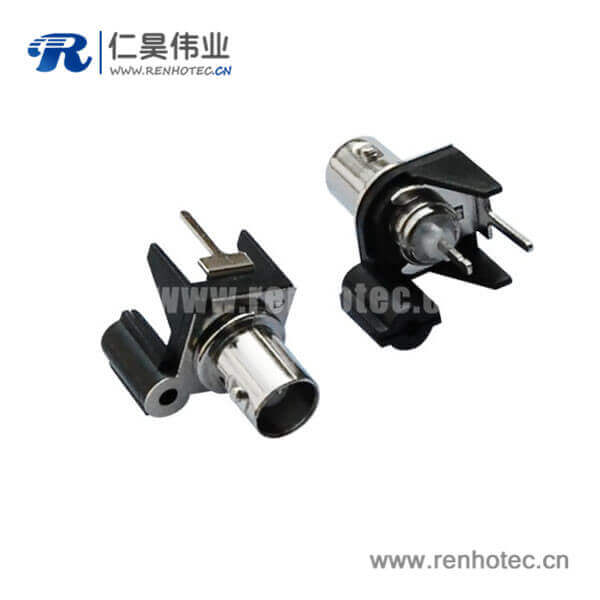

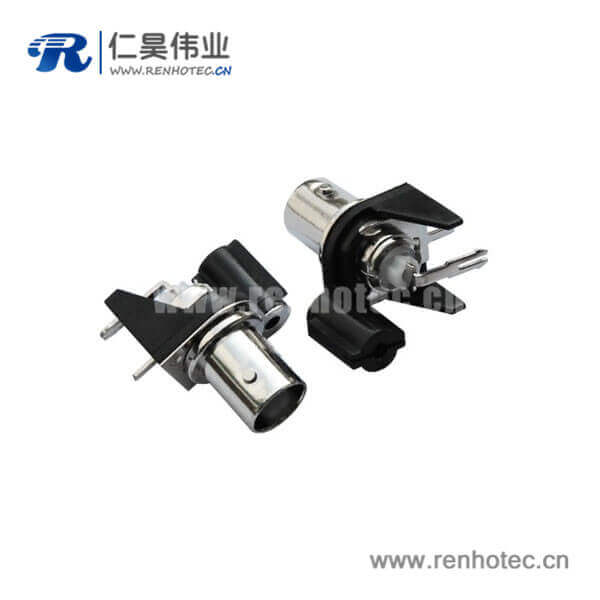

bnc连接头黑色塑胶外壳绝缘弯式射频同轴母头PCB

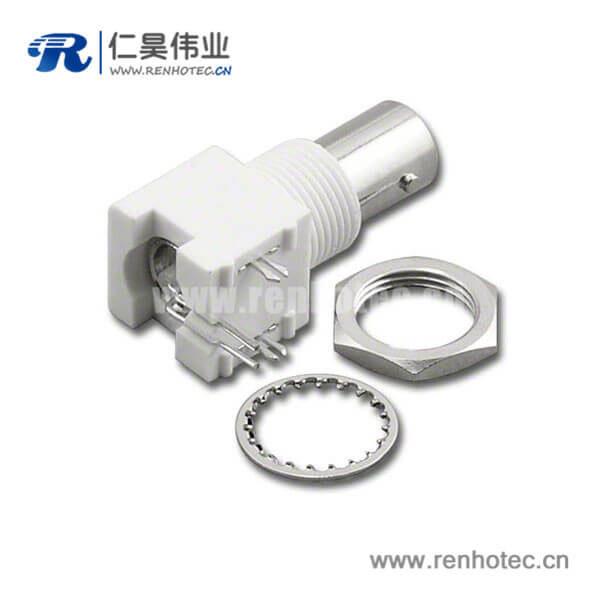

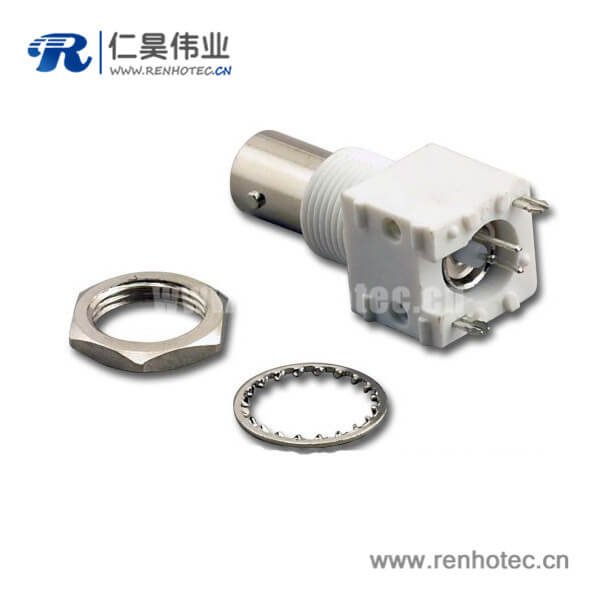

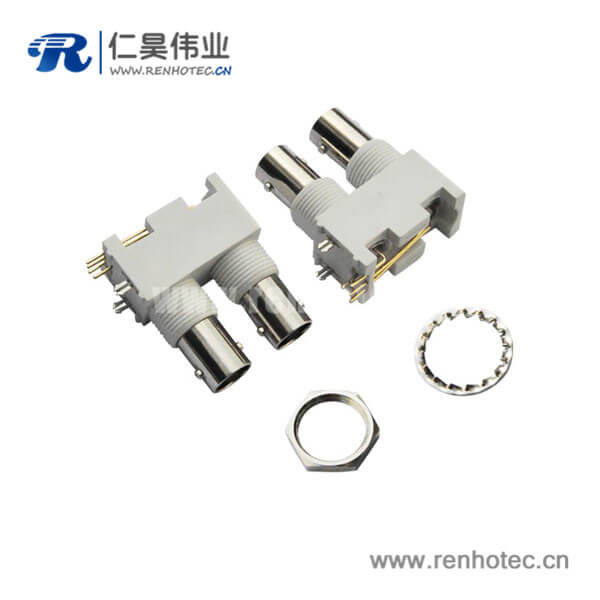

bnc接口白色塑胶外壳绝缘弯式母头PCB板端

bnc50欧姆弯式射频同轴母头接PCB

bnc快速接插件直式50欧姆高频母头

bnc接插件压电90度白色塑胶外壳绝缘母头接PCB

bnc插座黑色外壳塑胶弯式射频同轴接插件PCB

BNC弯式方形5引脚母头PCB板端高频同轴接插件

BNC弯式母头rf射频同轴接插件接PCB板

bnc接口弯式母头50欧姆 接PCB板端

BNC射频同轴弯式母头锌合金PCB板端接插件

bnc端子板直式锌合金边缘卡板穿墙母头接PCB

BNC射频同轴pcb板接插件弯式母头

bnc射频接插件直式同轴母头PCB板端

bnc型射频同轴接插件弯式锌合金母头PCB板

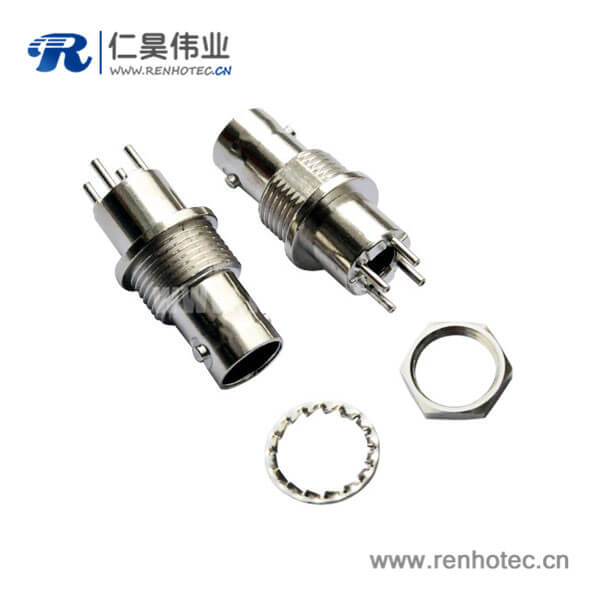

BNC射频同轴接插件直式穿墙锌合金母头接PCB板

BNC射频同轴弯式母头穿墙接插件接PCB板

BNC接头插座弯式方头5引脚锌合金接PCB电路板

bnc接插件方头5引脚弯式射频同轴母头穿墙接PCB板端

BNC方头5引脚锌合金弯式同轴射频接插件PCB

bnc同轴电缆接插件75欧姆方形5引脚弯式母头 PCB板

BNC同轴接插件PCB板端电视射频接口母头5引脚

bnc接插件90度射频同轴 母头锌合金PCB插座板

bnc射频同轴接插件弯式母头PCB板端

bnc视频接插件弯式引脚母头接PCB板端

bnc同轴接插件直式穿墙母头锌合金PCB板

bnc接插件射频同轴直式母头锌合金PCB电路板

bnc接插件直式引脚射频同轴接PCB板

BNC接插件5引脚直式射频同轴PCB板端

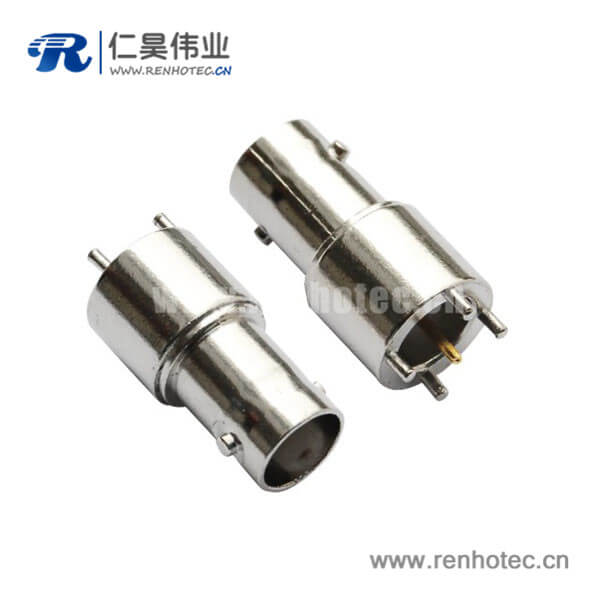

BNC射频同轴pcb接插件直式锌合金母头

pcb插座直式锌合金BNC射频同轴接插件

bnc直通母头射频同轴锌合金PCB板

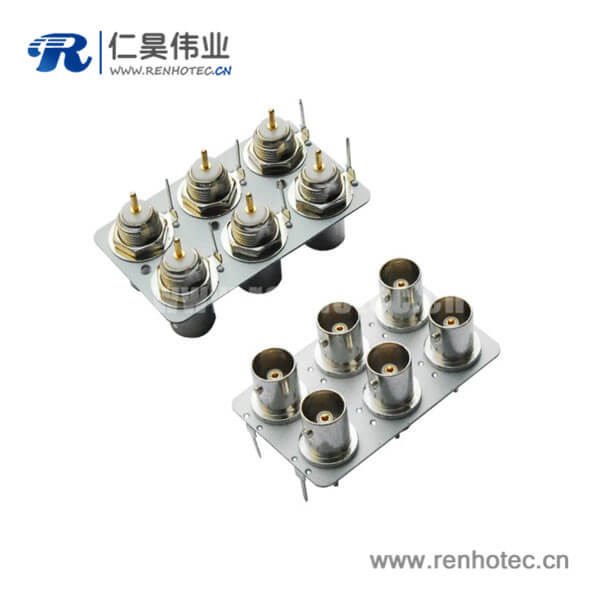

BNC接插件直式母头接pcb插座6孔同轴射频接头

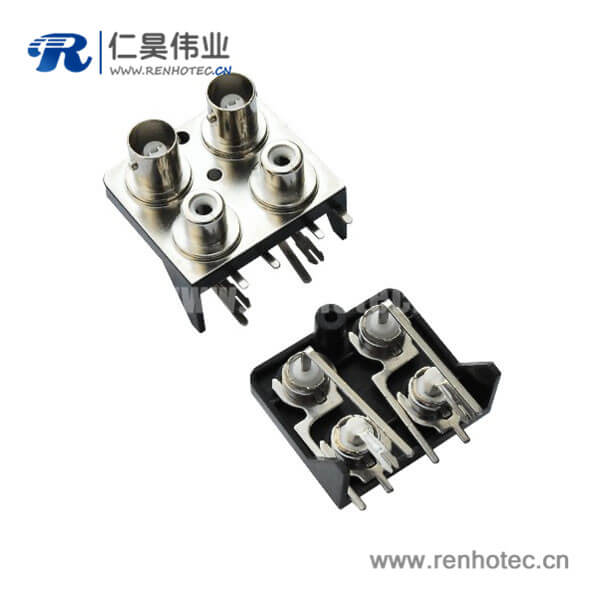

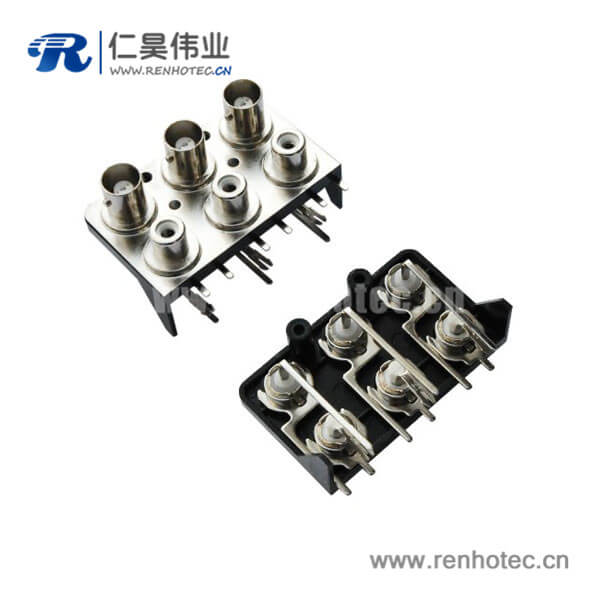

BNC射频同轴多孔接插件带RCA弯式母头接pcb板

BNC射频同轴母头带RCA弯式插座pcb接插件

BNC接插件pcb接插件插座带RCA弯式射频接头

BNC接插件PCB板端rca 母头8同轴锌合金50欧姆弯式

BNC弯式母头接pcb接插件射频同轴锌合金

BNC射频同轴pcb接插件锌合金弯式母头

bnc高清视频接插件黑色塑胶外壳弯式母头PCB电路板

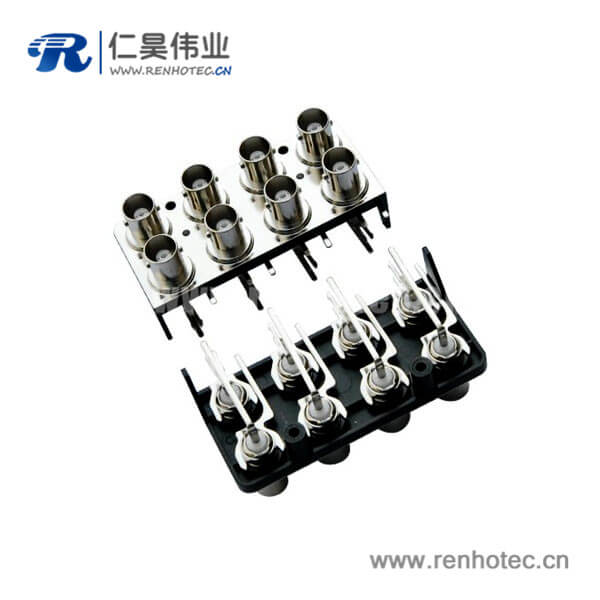

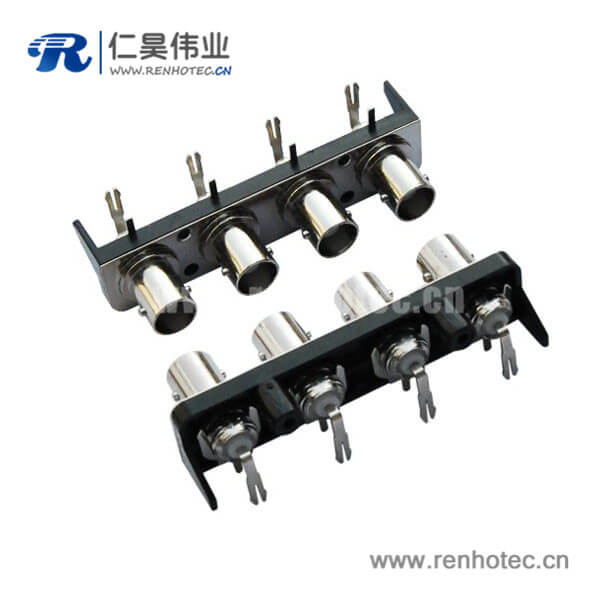

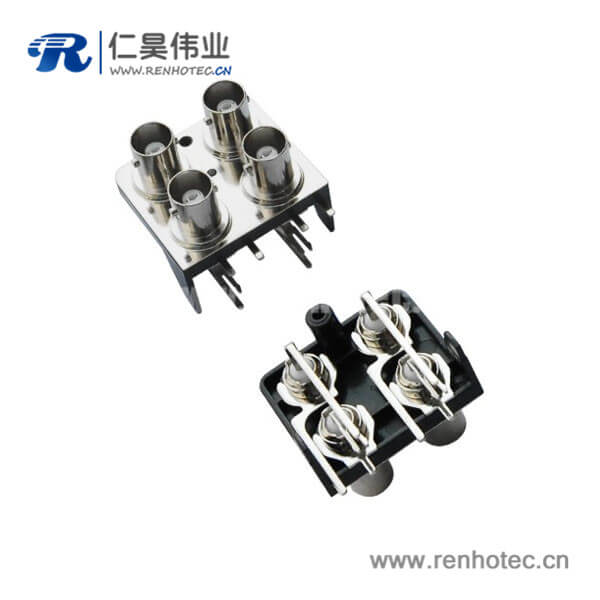

bnc多孔视频接插件4同轴塑胶外壳弯式射频母头PCB板端

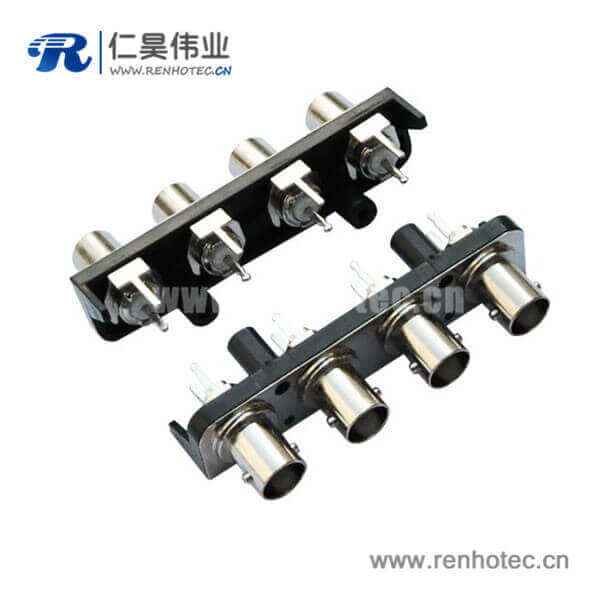

bnc1X4黑色塑胶外壳直式射频同轴PCB板端视频母头

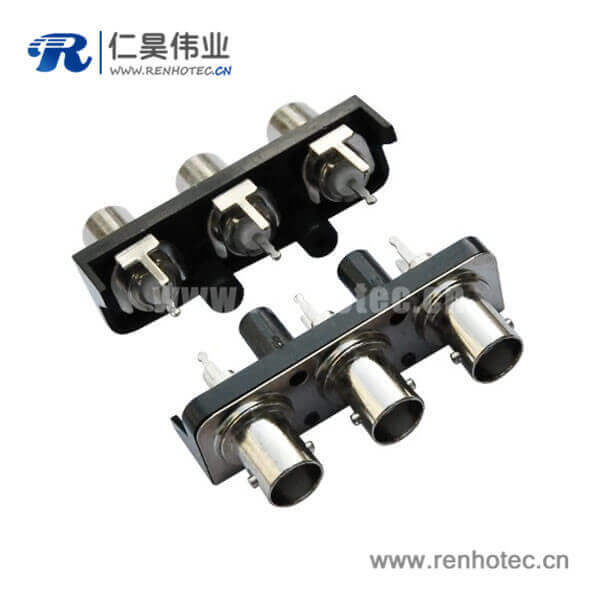

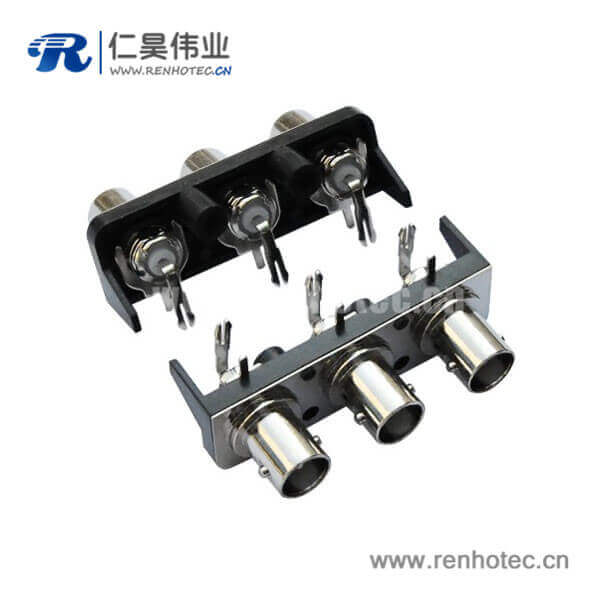

bnc1X3接插件黑色塑胶外壳直式接头

BNC插座1X3黑色塑胶外壳绝缘直式母头PCB板端

bnc接头母头直式射频同轴锌合金PCB板端

bnc射频同轴接插件pcb弯式绝缘母头

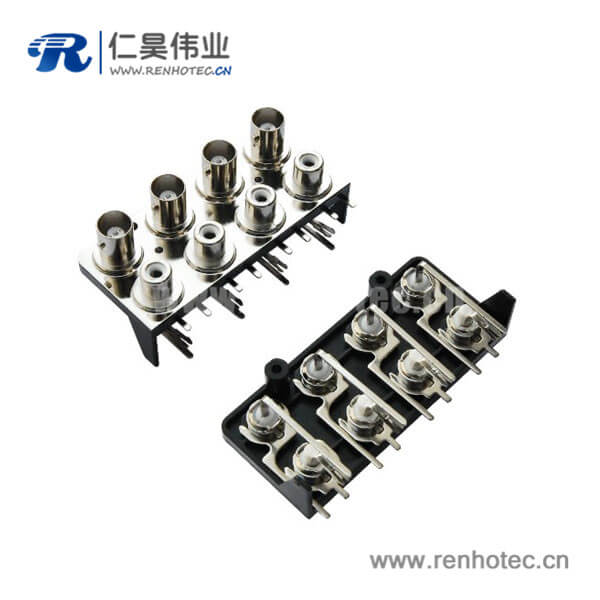

BNC射频pcb接插件带RCA绝缘同轴黑色塑胶外壳弯式母头

bnc母头黑色塑胶外壳绝缘射频同轴PCB板端

BNC母头弯式50欧姆射频同轴PCB板端有线电视头

BNCpcb射频接插件50欧姆黑色塑胶外壳绝缘直式母头

bnc母头黑色塑料外壳弯式50欧姆pcb板同轴接插件

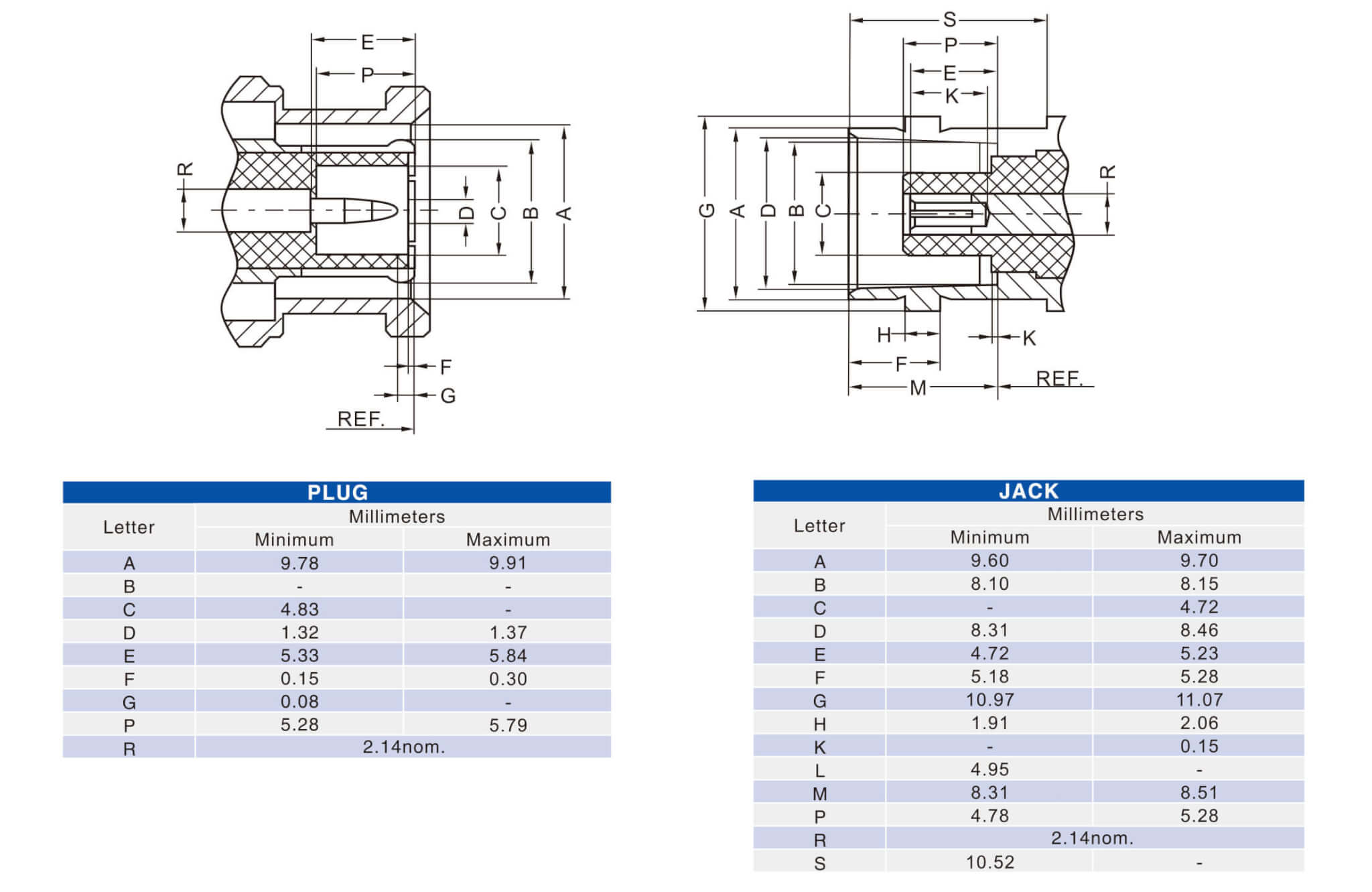

BNC接插件产品界面
BNC接插件技术性能&规格参数
电气性能
- 阻抗: 50 ohm/75ohm
- 频率范围:50 ohm 为 0~4 GHz / 75 ohm 为 0~1 GHz
- 电压驻波比:直式 ≦ 1.22/3GHz / 弯式 ≦ 1.30/3GHz
- 耐电压:1500 V rms
- 工作电压:500 V rms
- 中心接触电阻:≦ 1.5 mΩ (Milliohms max.)
- 外接触电阻:≦ 2.0 mΩ (Milliohms max.)
- 绝缘电阻:≧5 × 103 mΩ (Milliohms min.)
机械性能
- 耦合方式:卡口连接
- 保持力:6 lbs min.
- 配接耐久性:≧500 cycles
环境性能
- 温度范围:Teflon -55oC~+155oC / POM -40oC~+60oC
- 螺母锁定保持力:100 lbs. min.
- 振动:MIL-STD-202 Meth. 204
- 抗腐蚀性:MIL-STD-202 Meth. 101
